厚みを付けた半円形状が90度で合わさりお互いがなだらかな曲線で繋がっています。複雑に見える形状も元になるスケッチは2つのみ。パスとガイドレールを指定するスイープを使うのがポイントです。

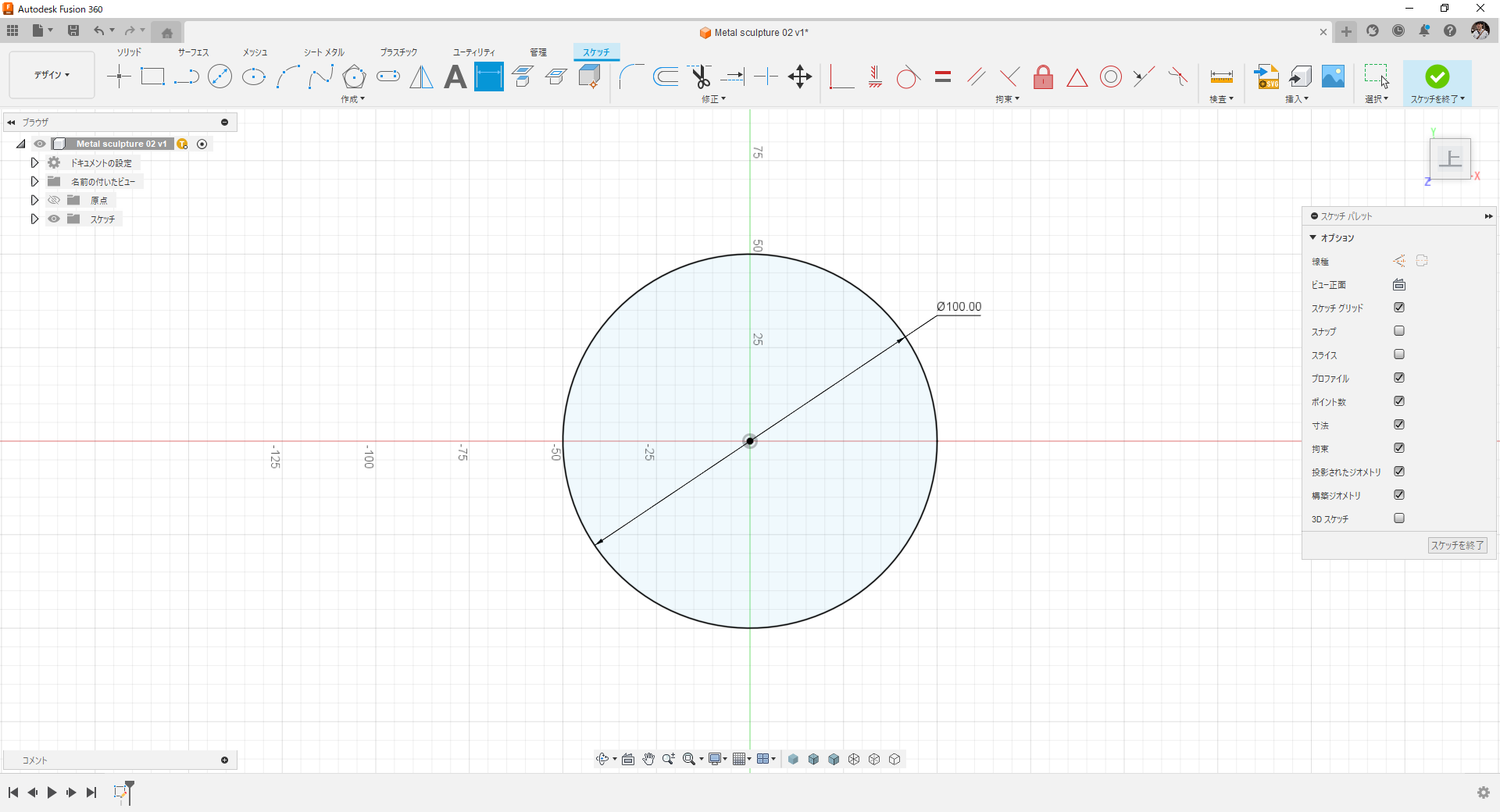

円スケッチ作成。

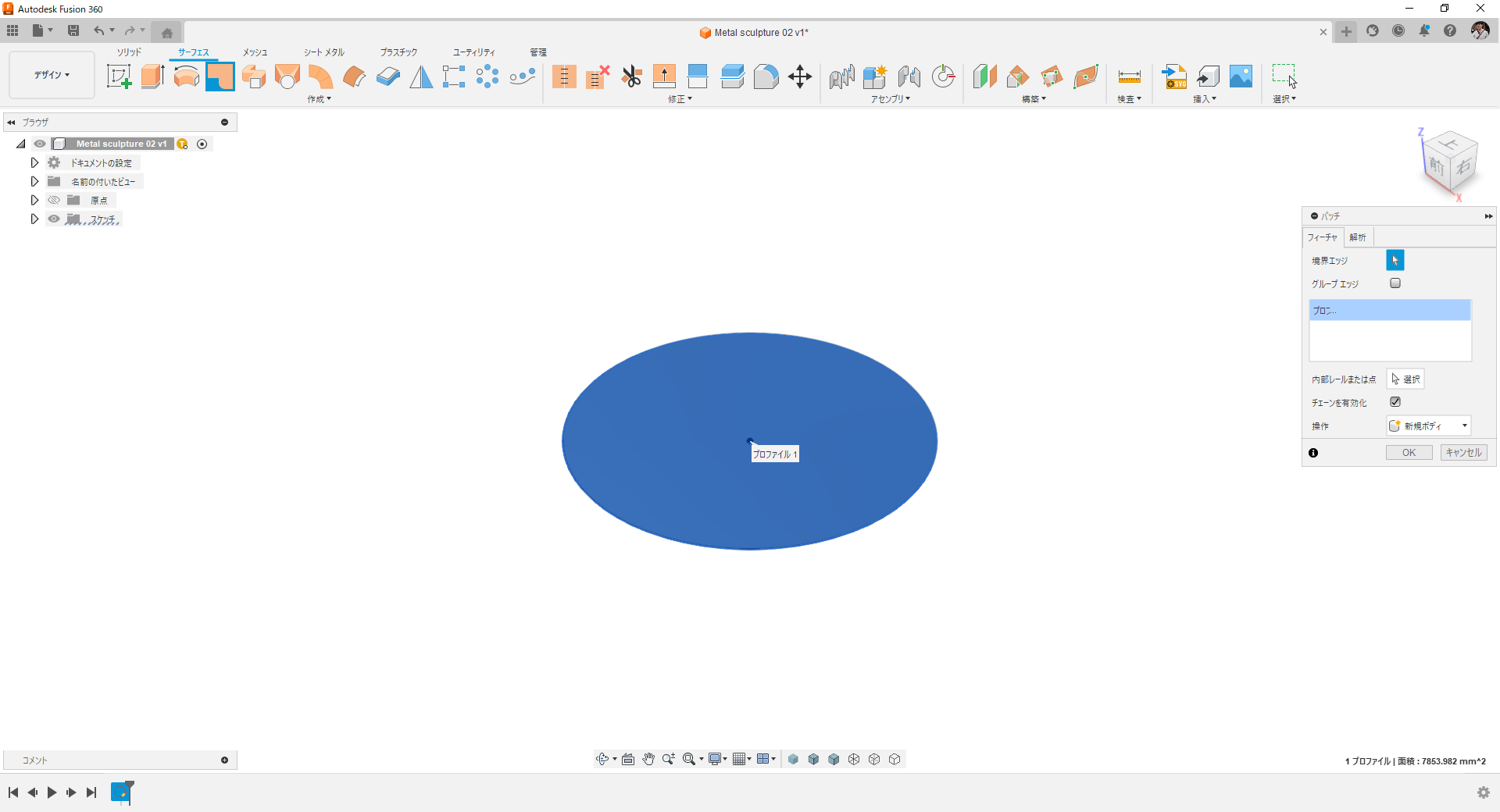

パッチ。

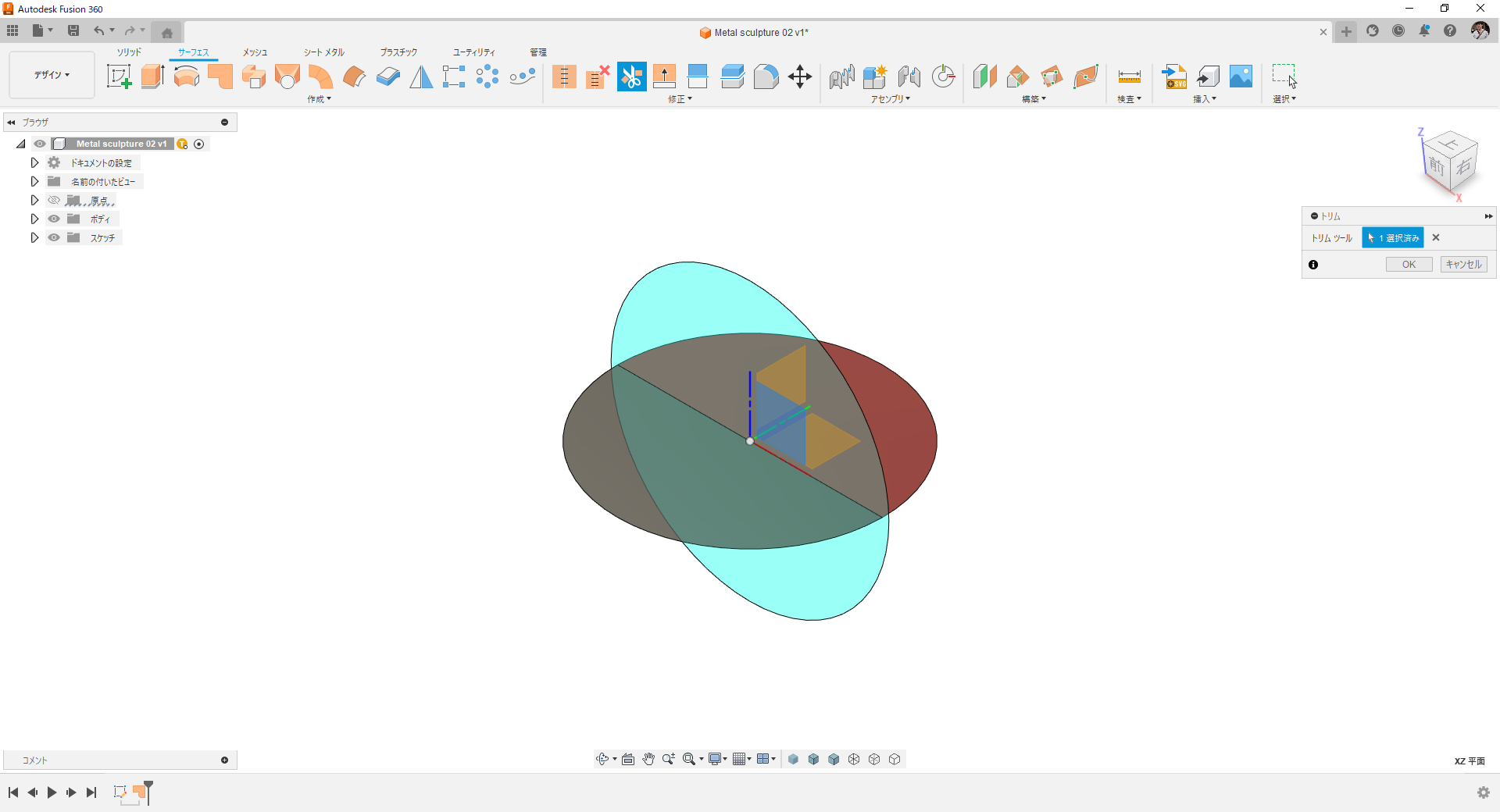

XZ平面をツールにしてトリム。

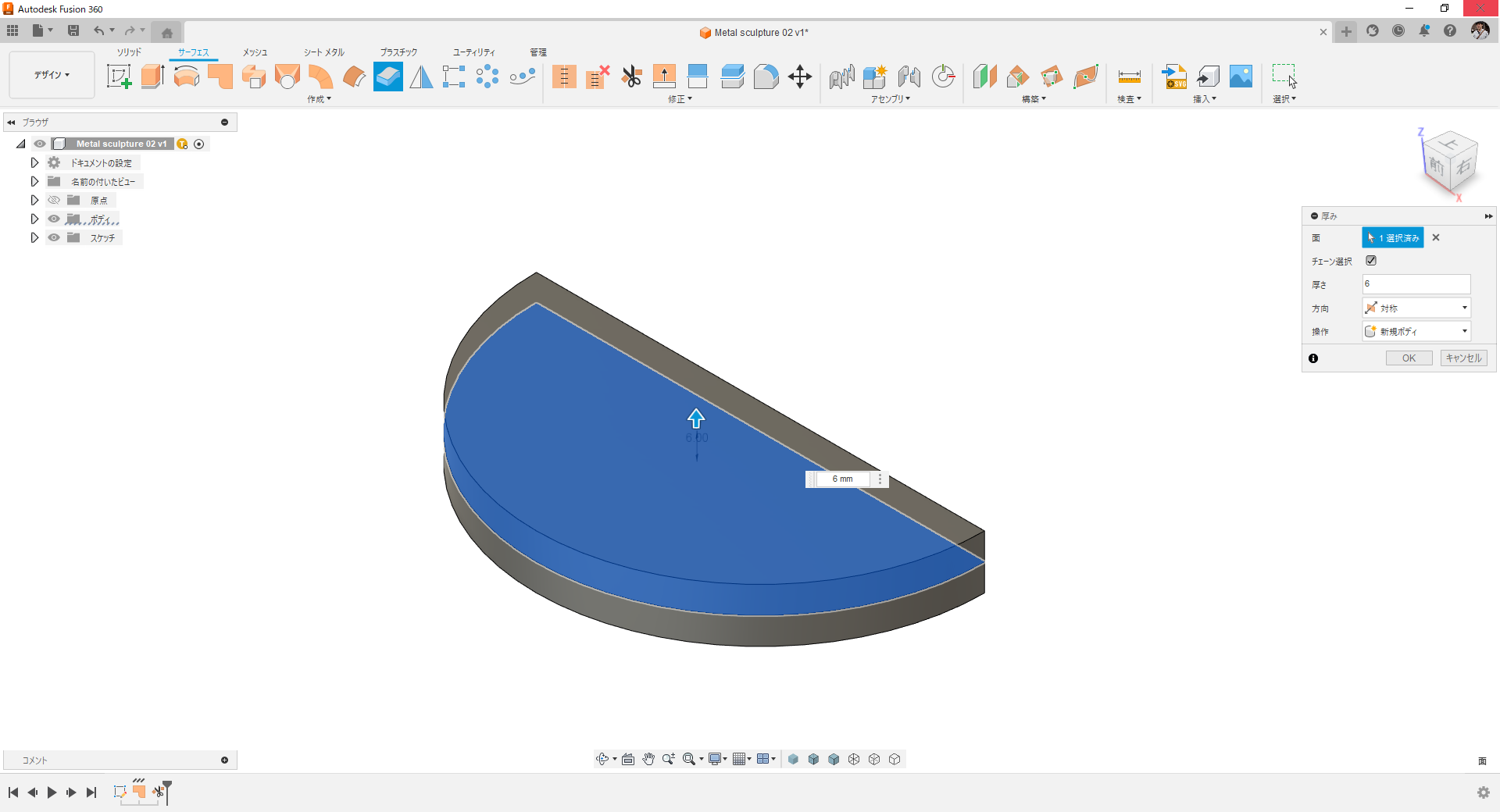

厚み付け。今回は片側6mmずつ厚みを付けています。（トータル12mm）

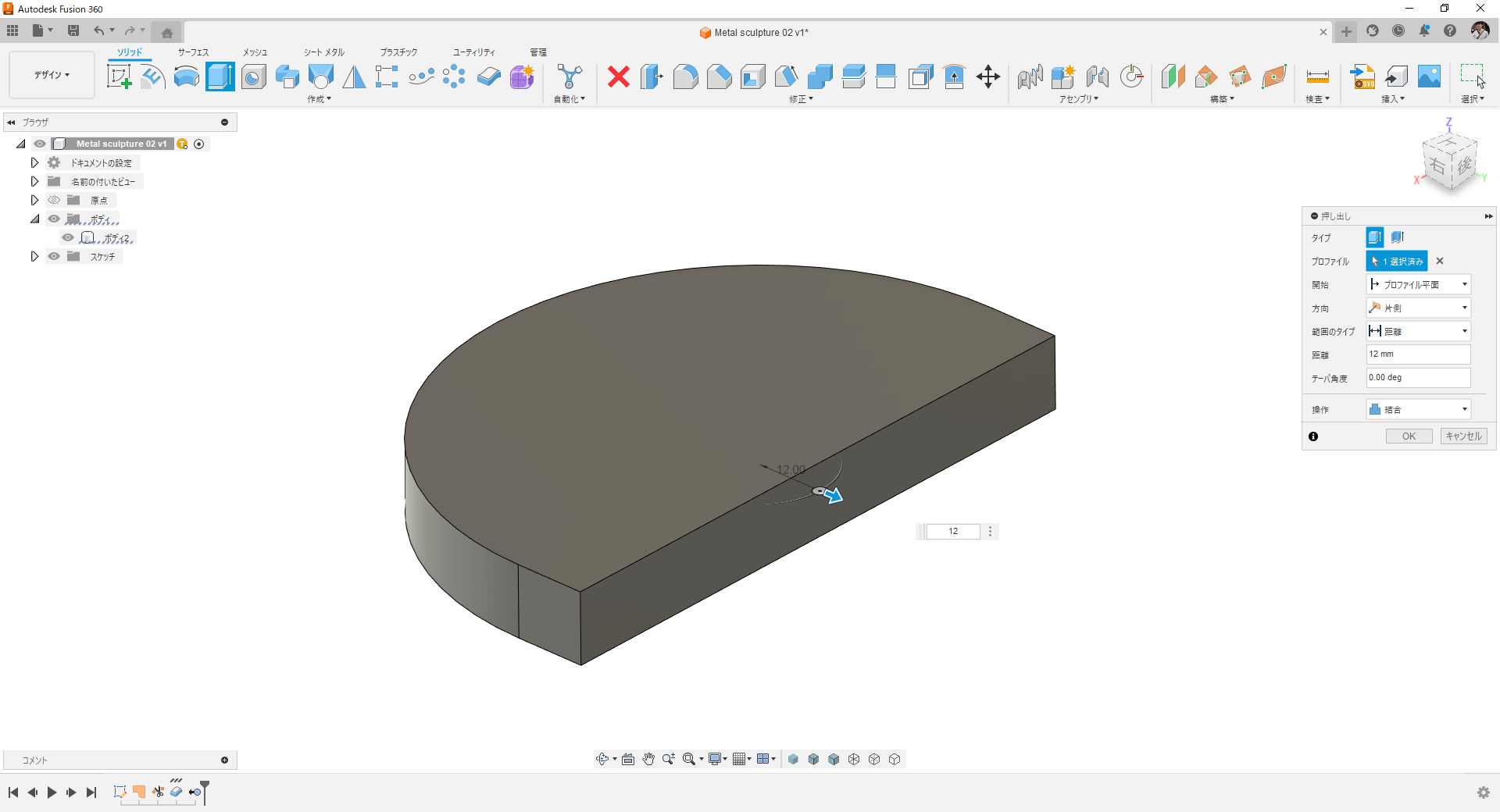

半円の端面を押し出し。12mm。

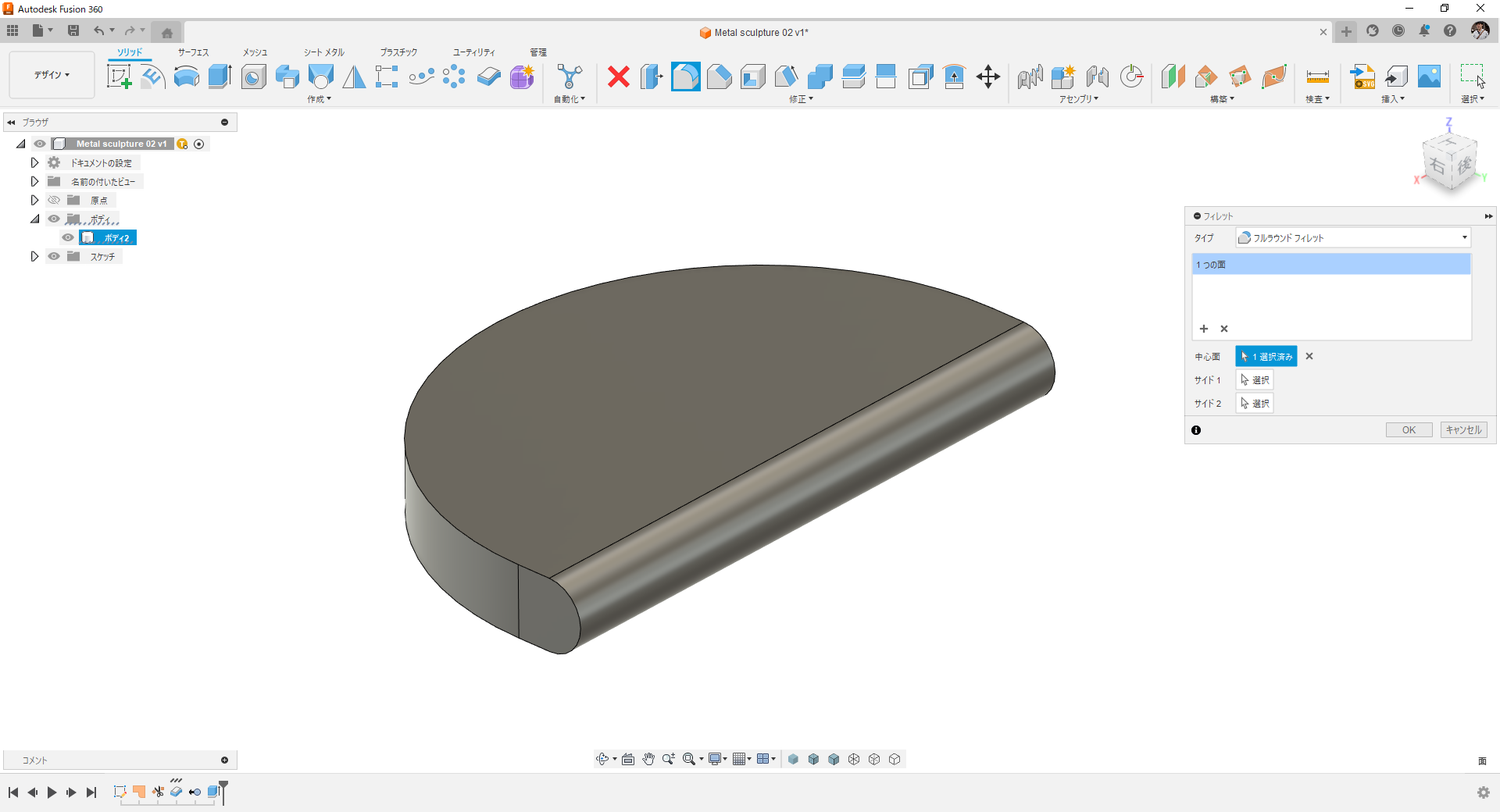

フルラウンドフィレット。

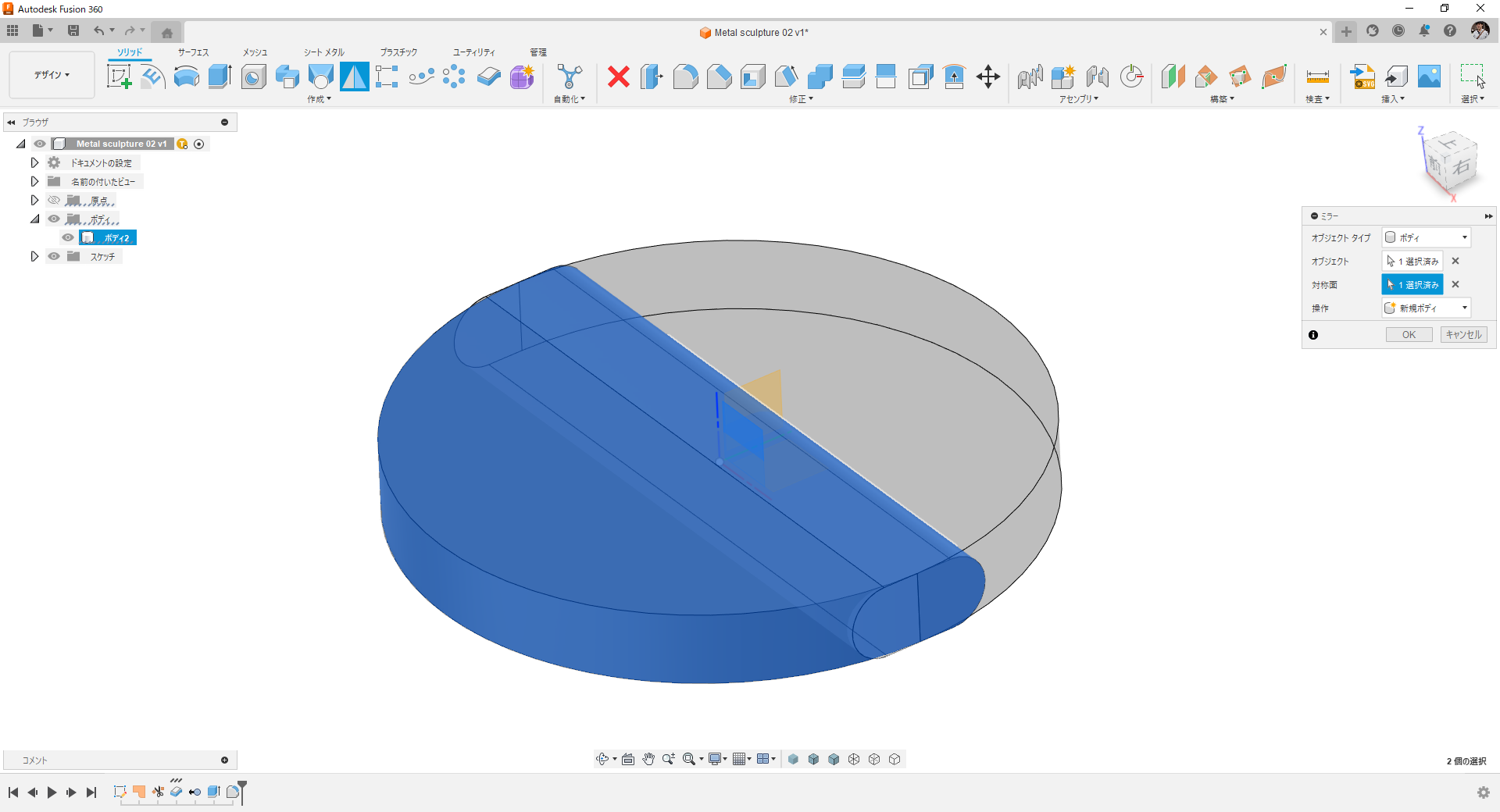

XZ平面でミラーコピー。新規ボディを作成します。

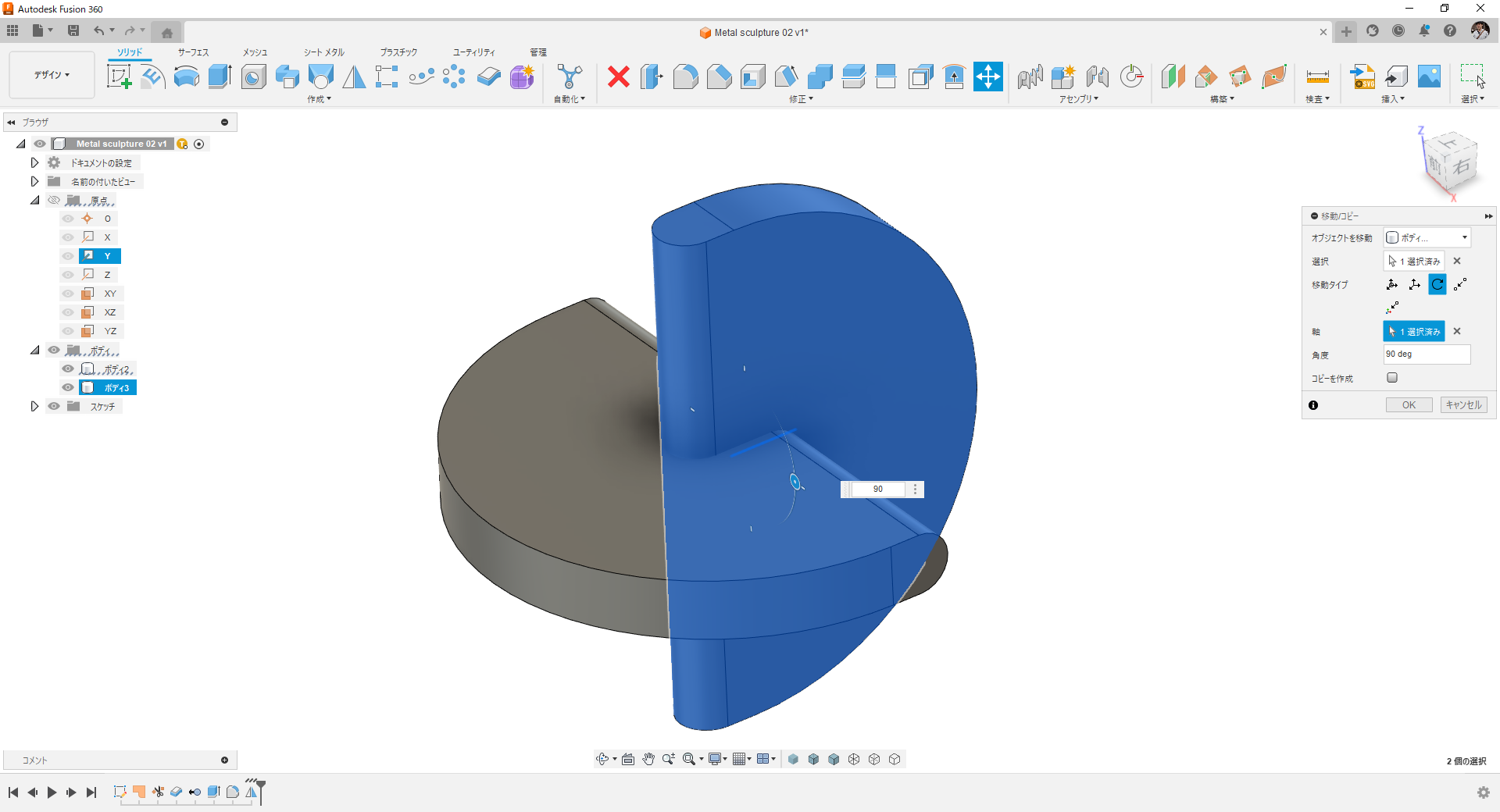

Y軸を中心にして90°回転。

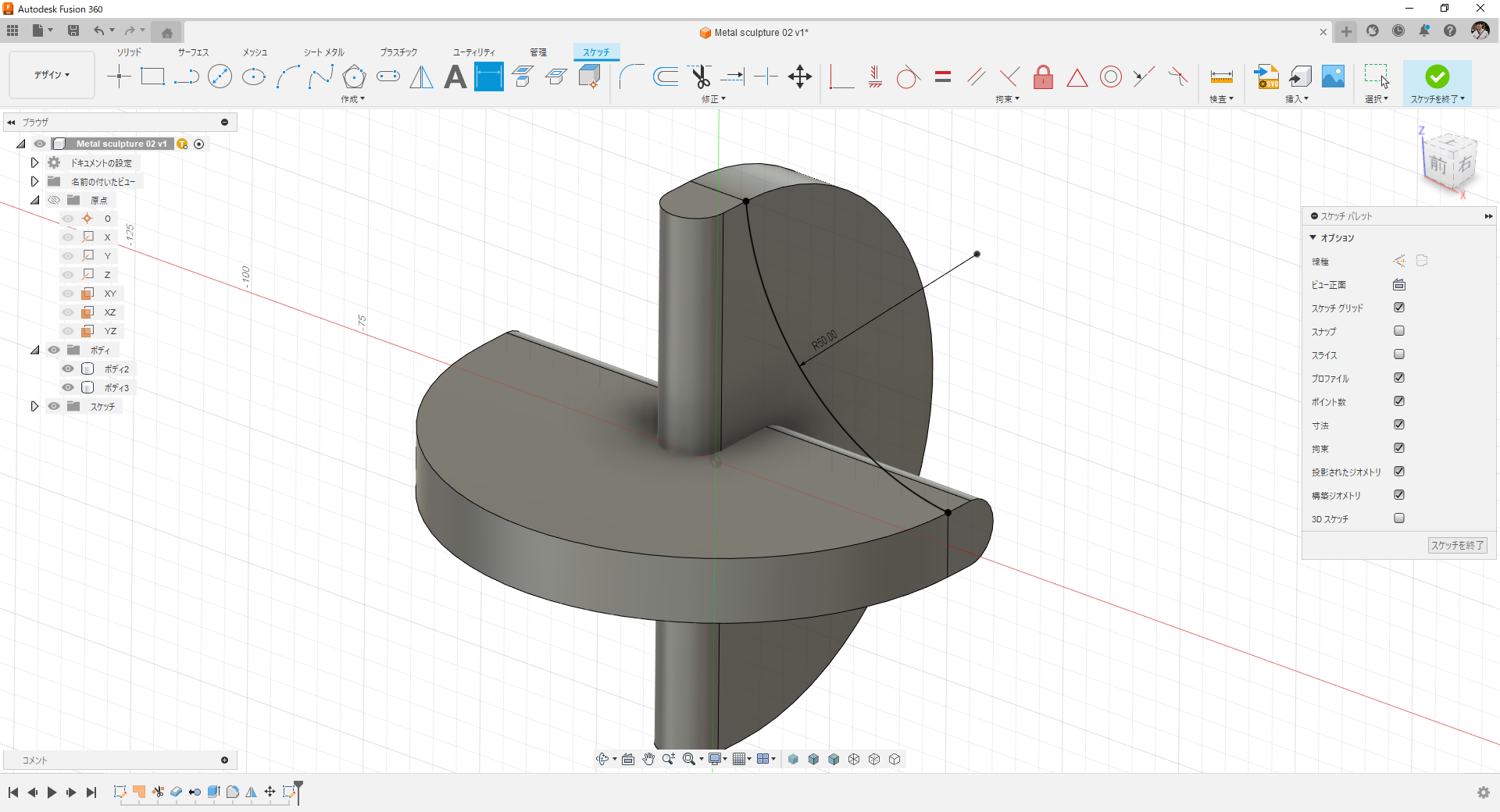

XZ平面に円弧をスケッチ。

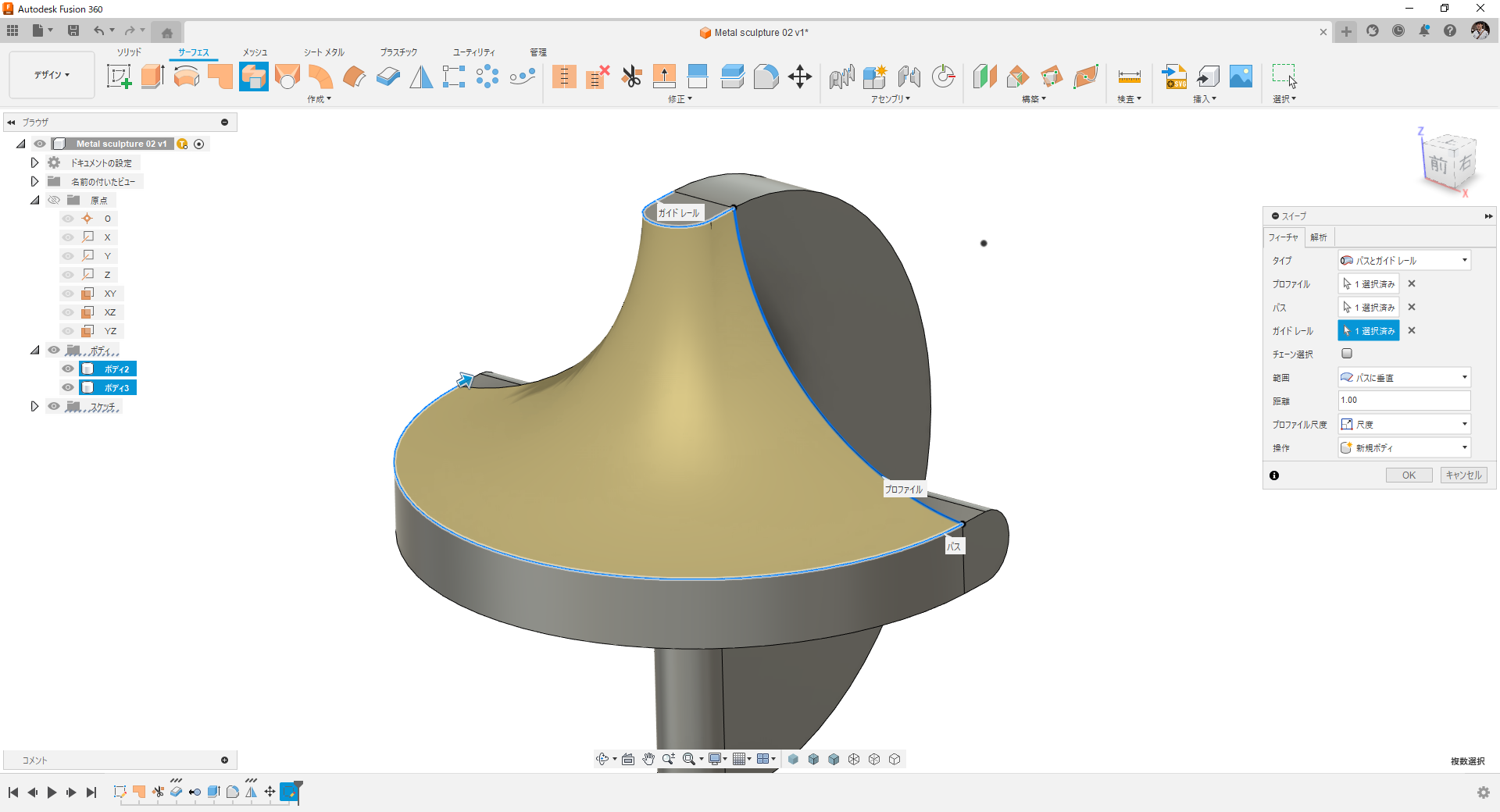

パスとガイドレールを指定してスイープ。

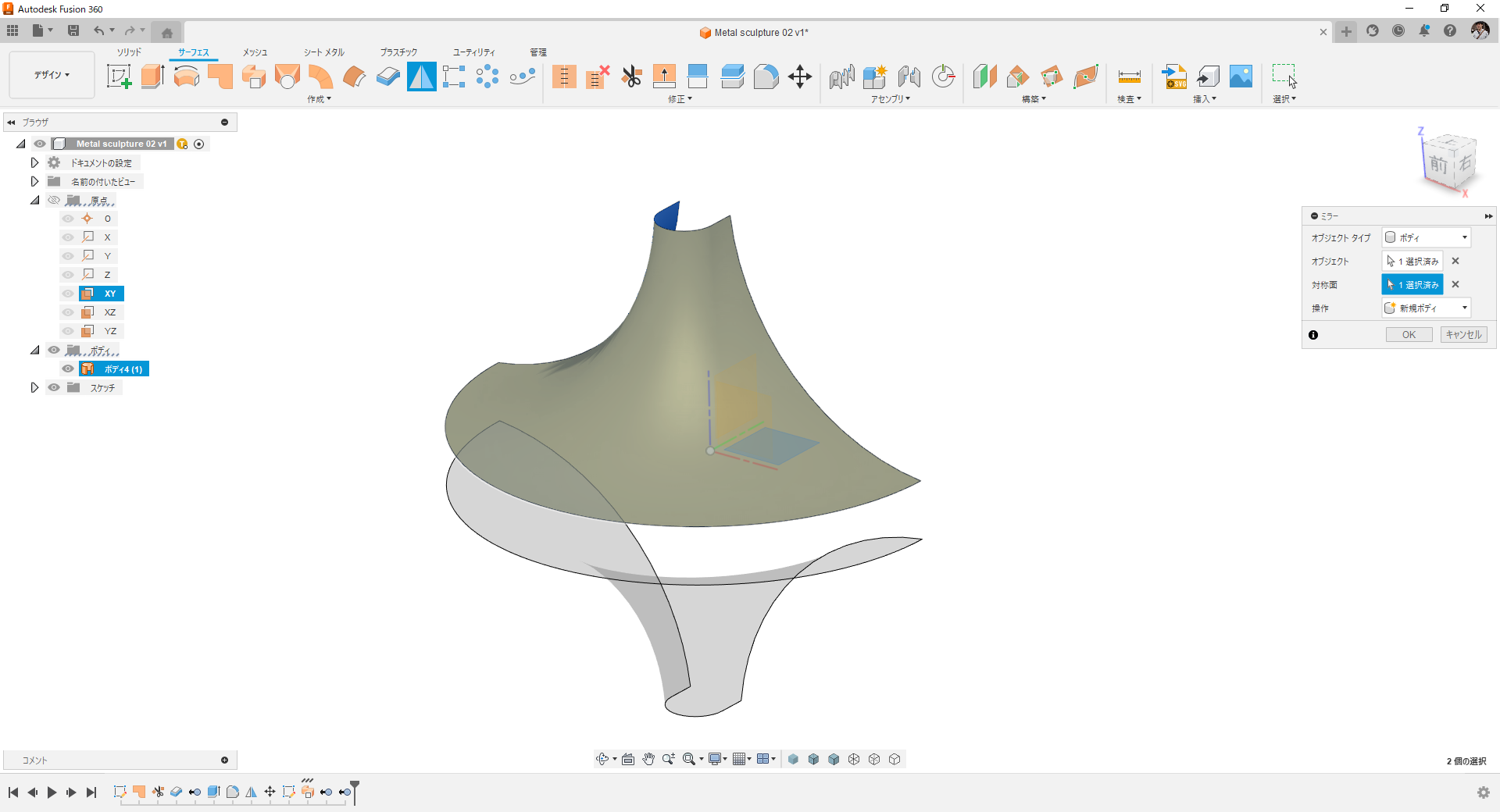

XY平面でミラーコピー。

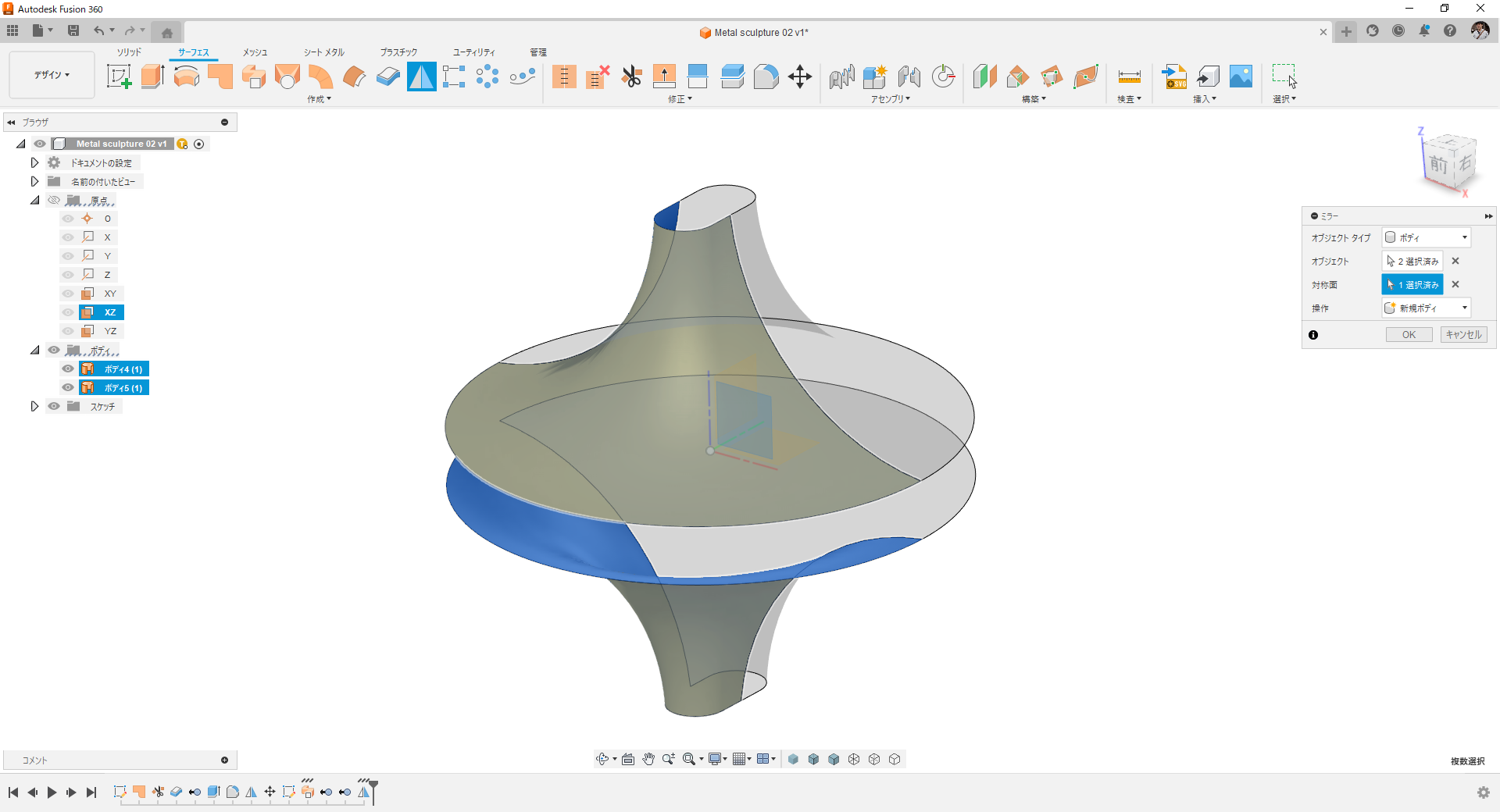

XZ平面でミラーコピー。新規ボディ（サーフェス）を作ります。

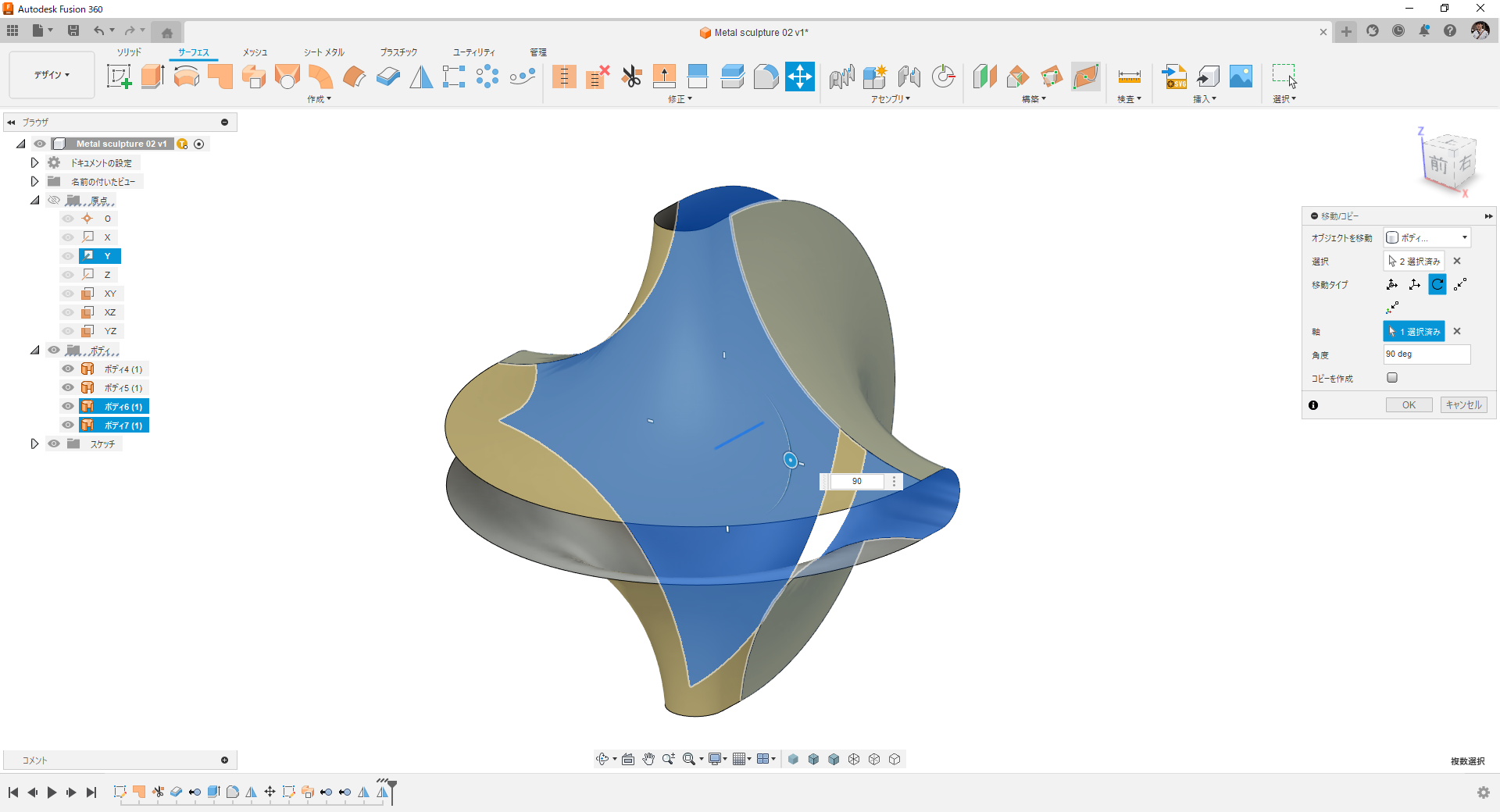

奥側の2つのボディ（サーフェス）をY軸を中心にして90°回転。

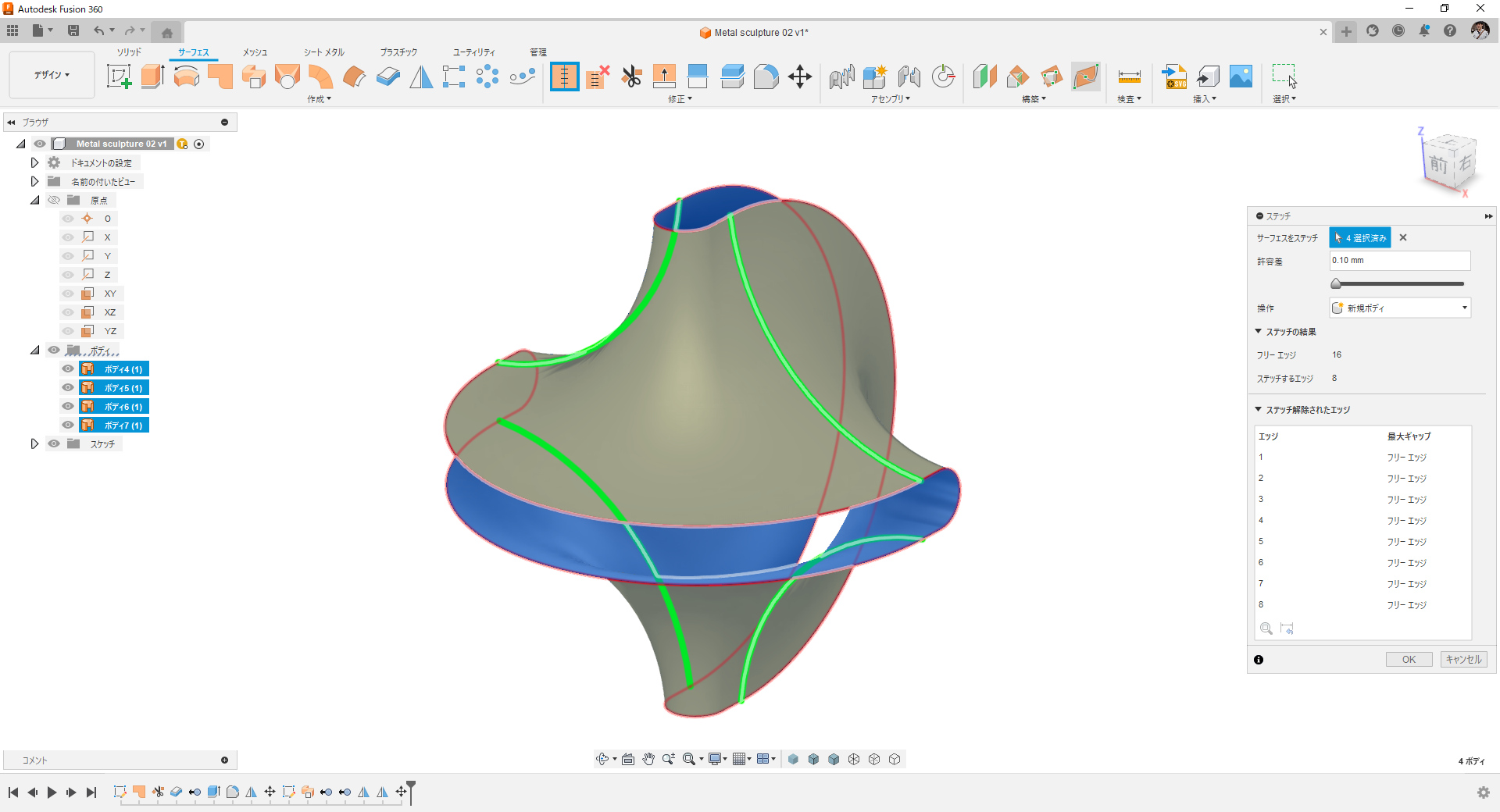

ステッチで一体化。

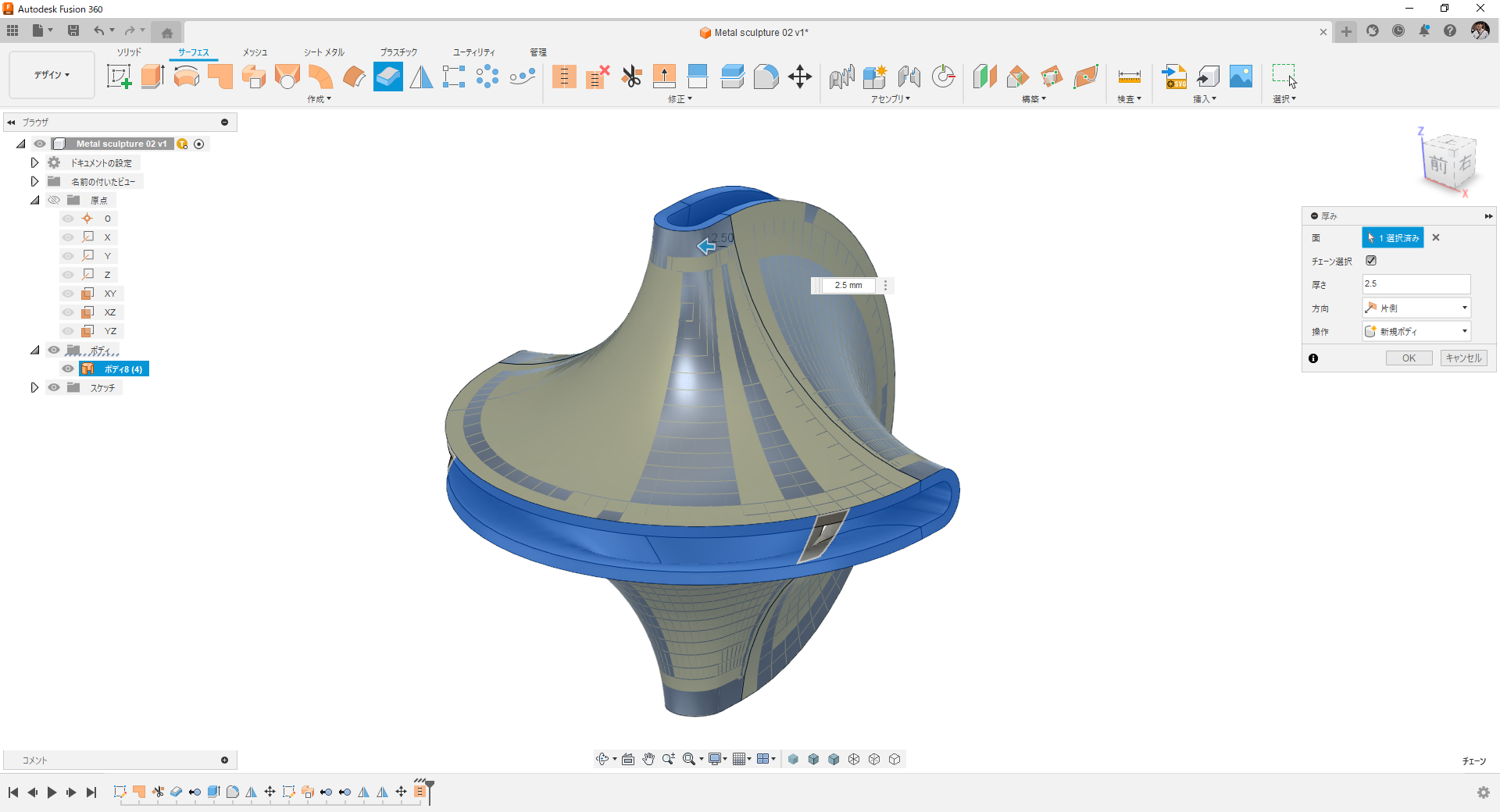

内側に厚み付け。2.5mm。

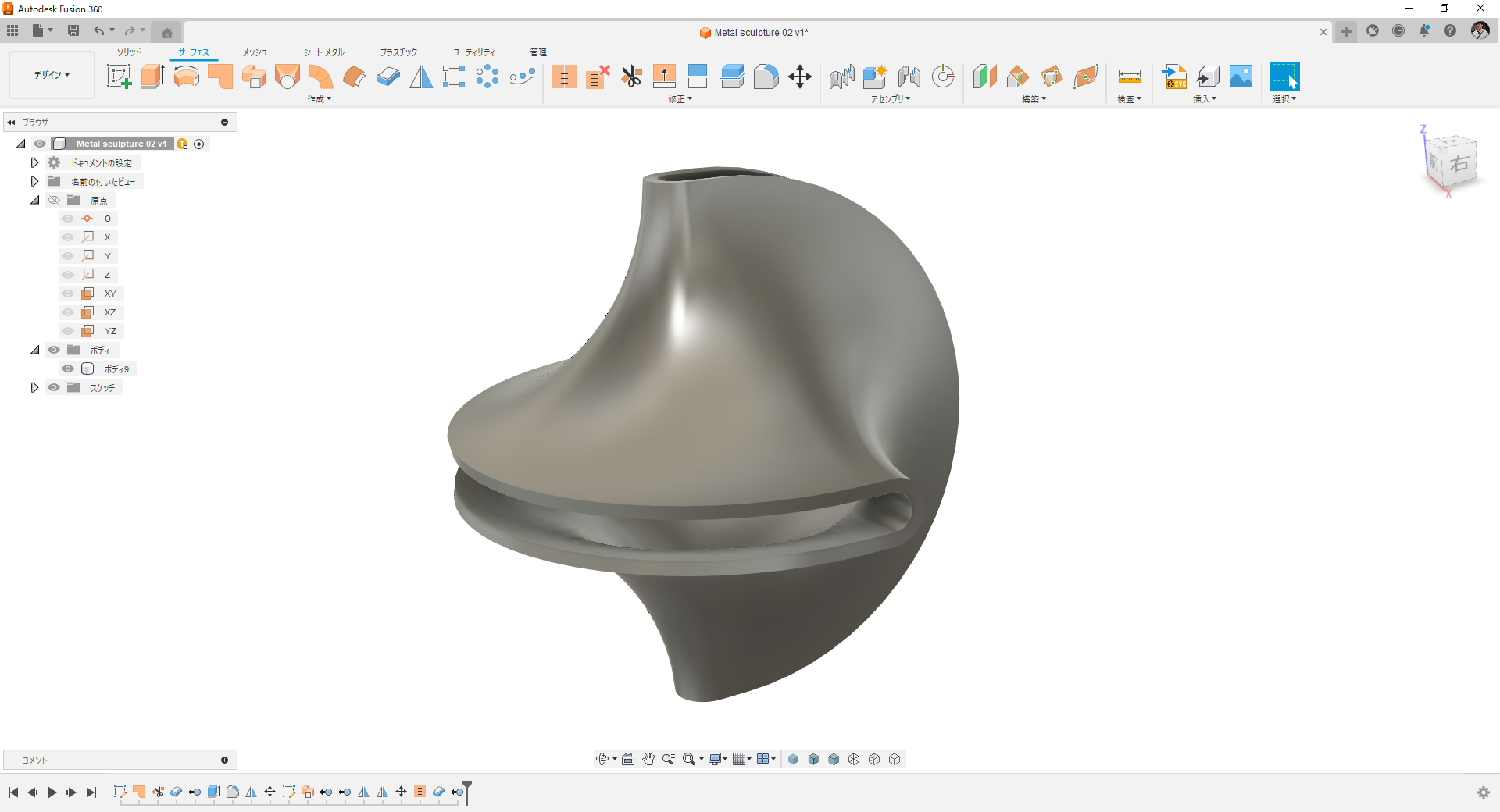

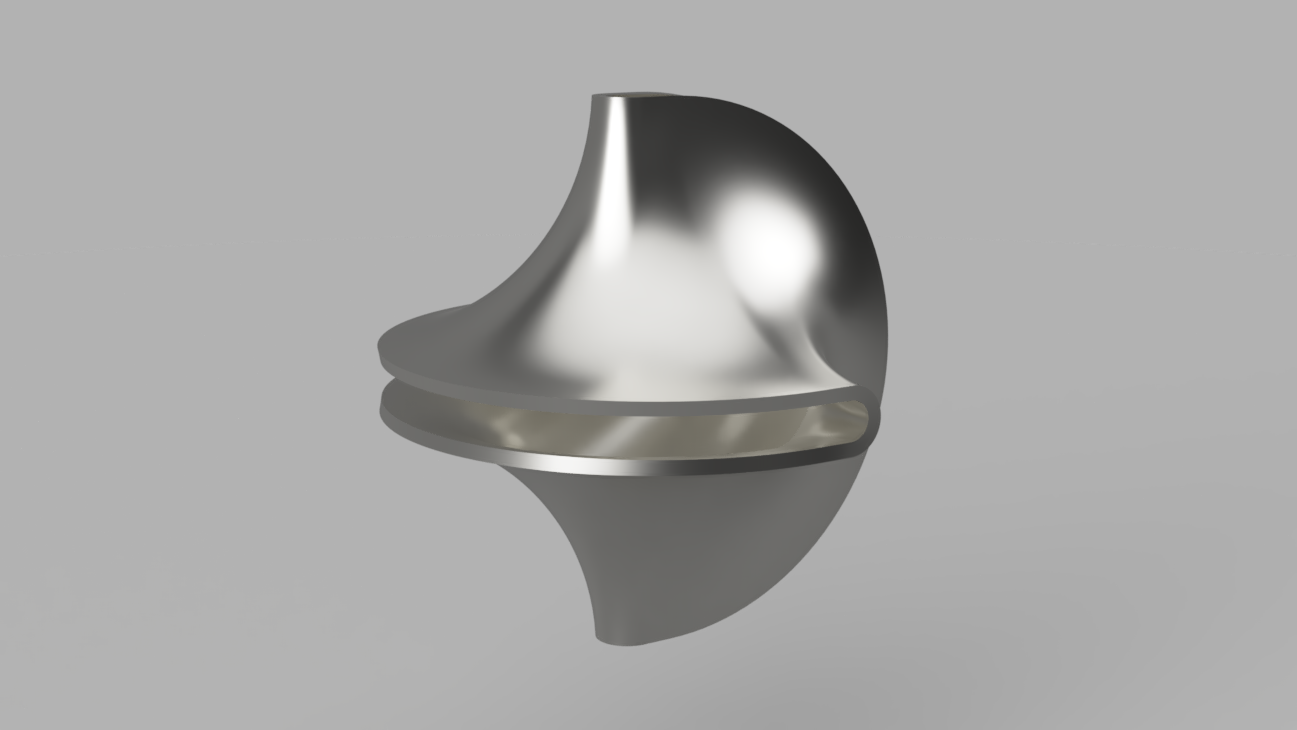

完成です。
詳しい操作は動画でご確認ください。
3D-CAD：Autodesk Fusion360
