[Fusion360 Tips]

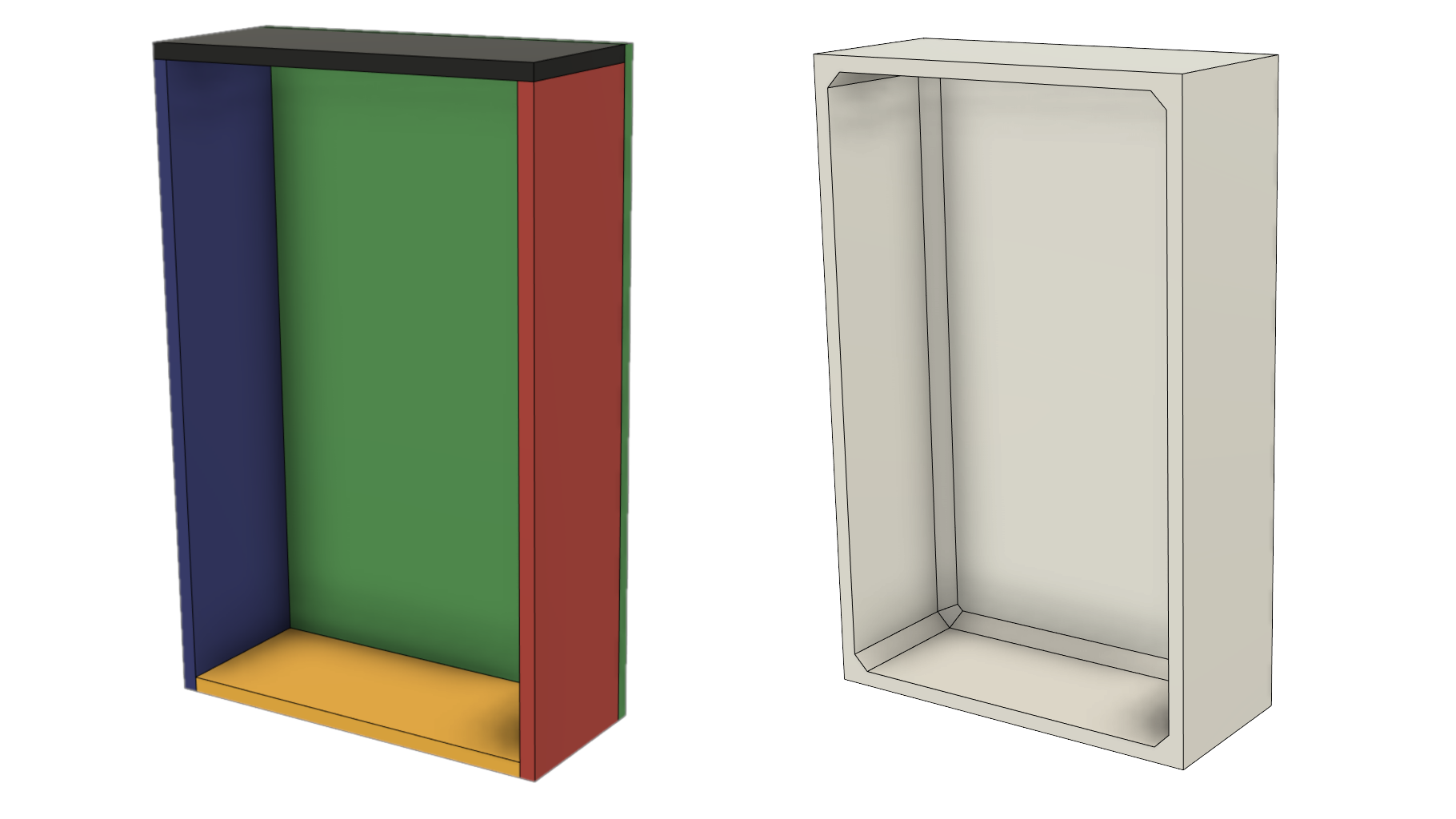

複数のコンポーネントからなるアセンブリファイルから一体化されたソリッドボディを取り出す方法です。板金部品を配置してから溶接後の形状を反映するときなどに使えるテクニックになります。

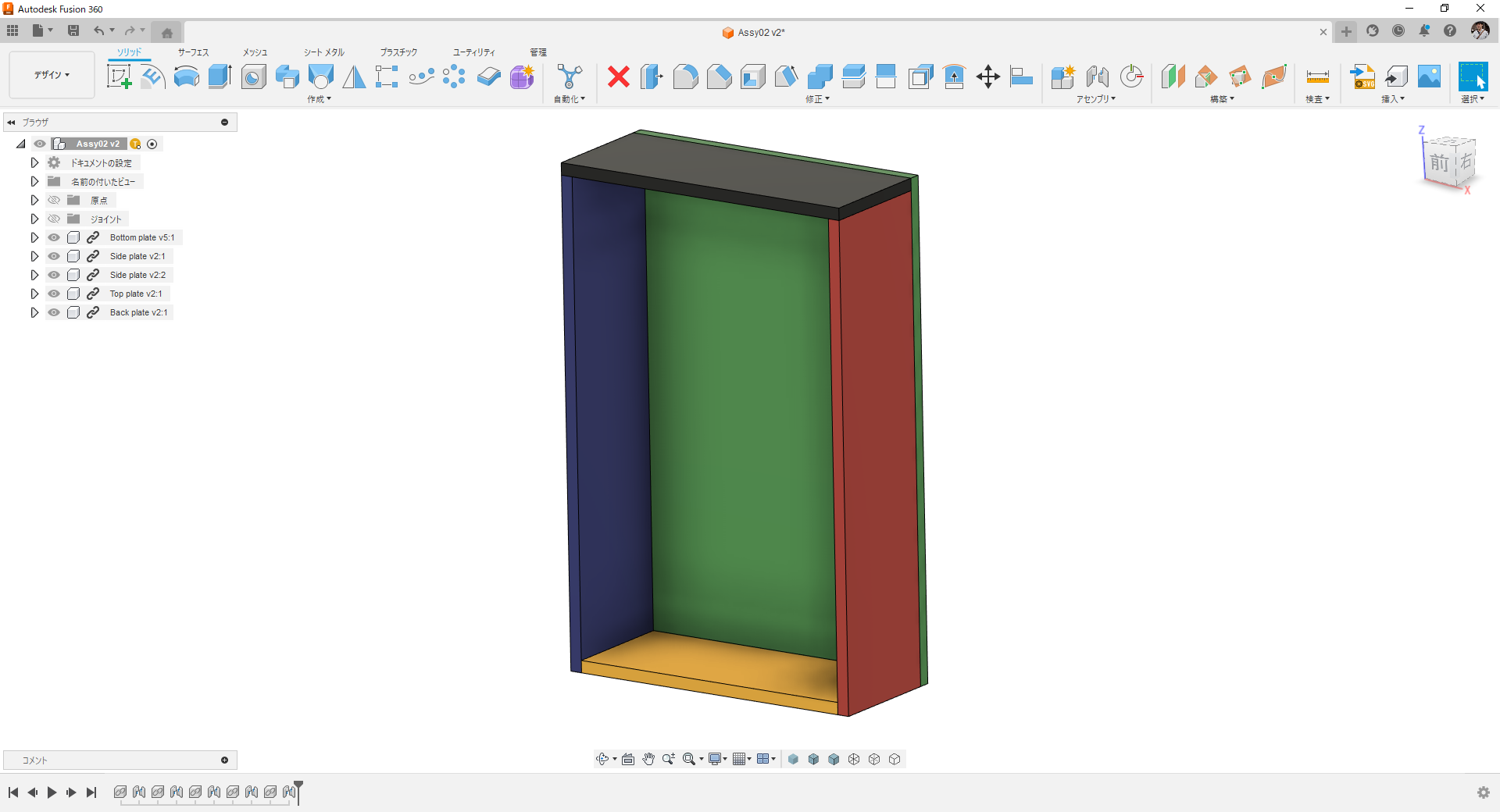

リンク付きコンポーネントでアセンブリを構築。
![](https://static.wixstatic.com/media/74025e_c25e035c73fa41f5b27f5579ecbcafef~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_c25e035c73fa41f5b27f5579ecbcafef~mv2.png)

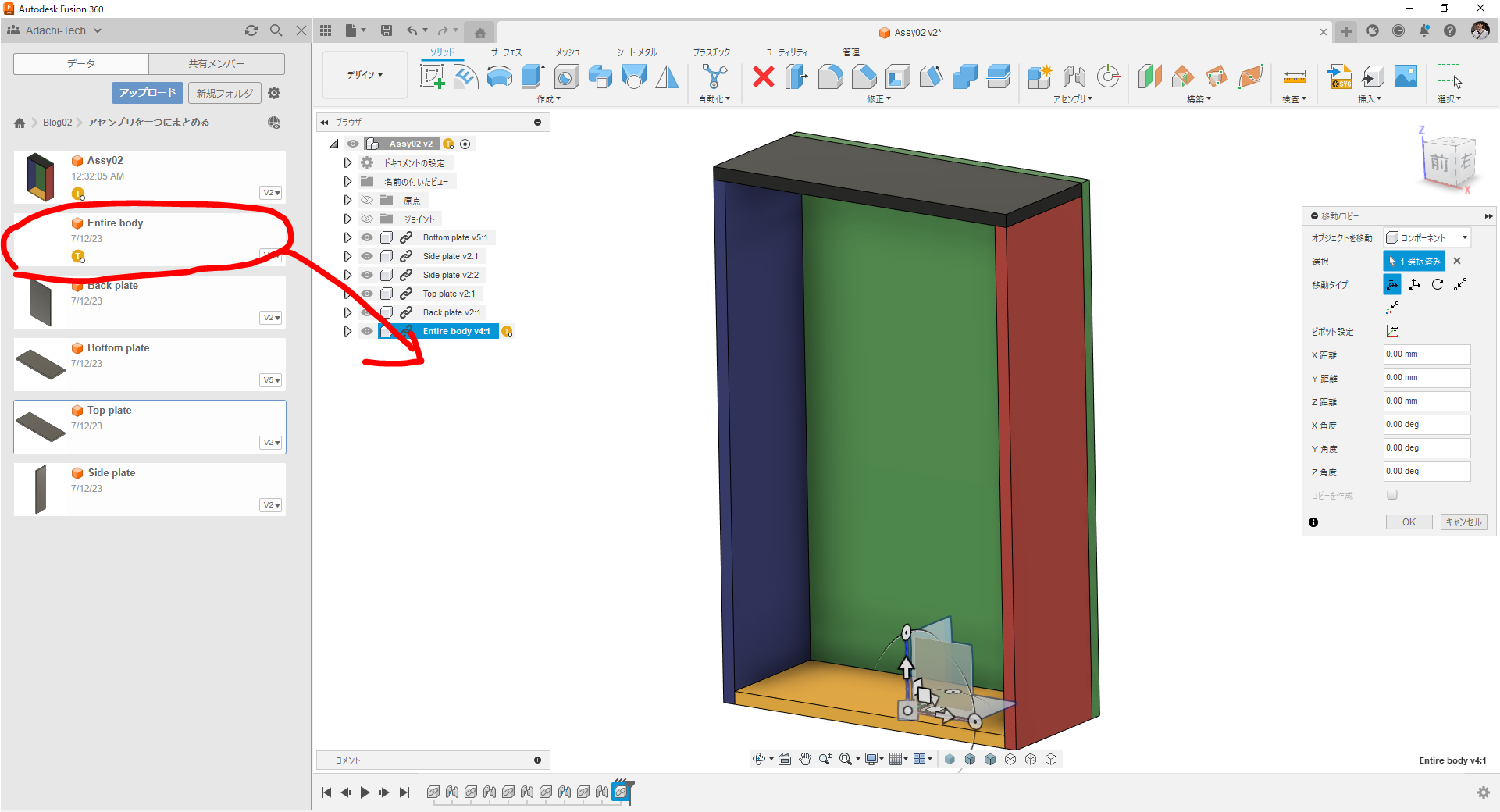

「Entire body」という空のファイルをコンポーネントとしてアセンブリファイルに挿入。
![](https://static.wixstatic.com/media/74025e_38ad9e98f1e545b1ac924af6d4f4369e~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_38ad9e98f1e545b1ac924af6d4f4369e~mv2.png)

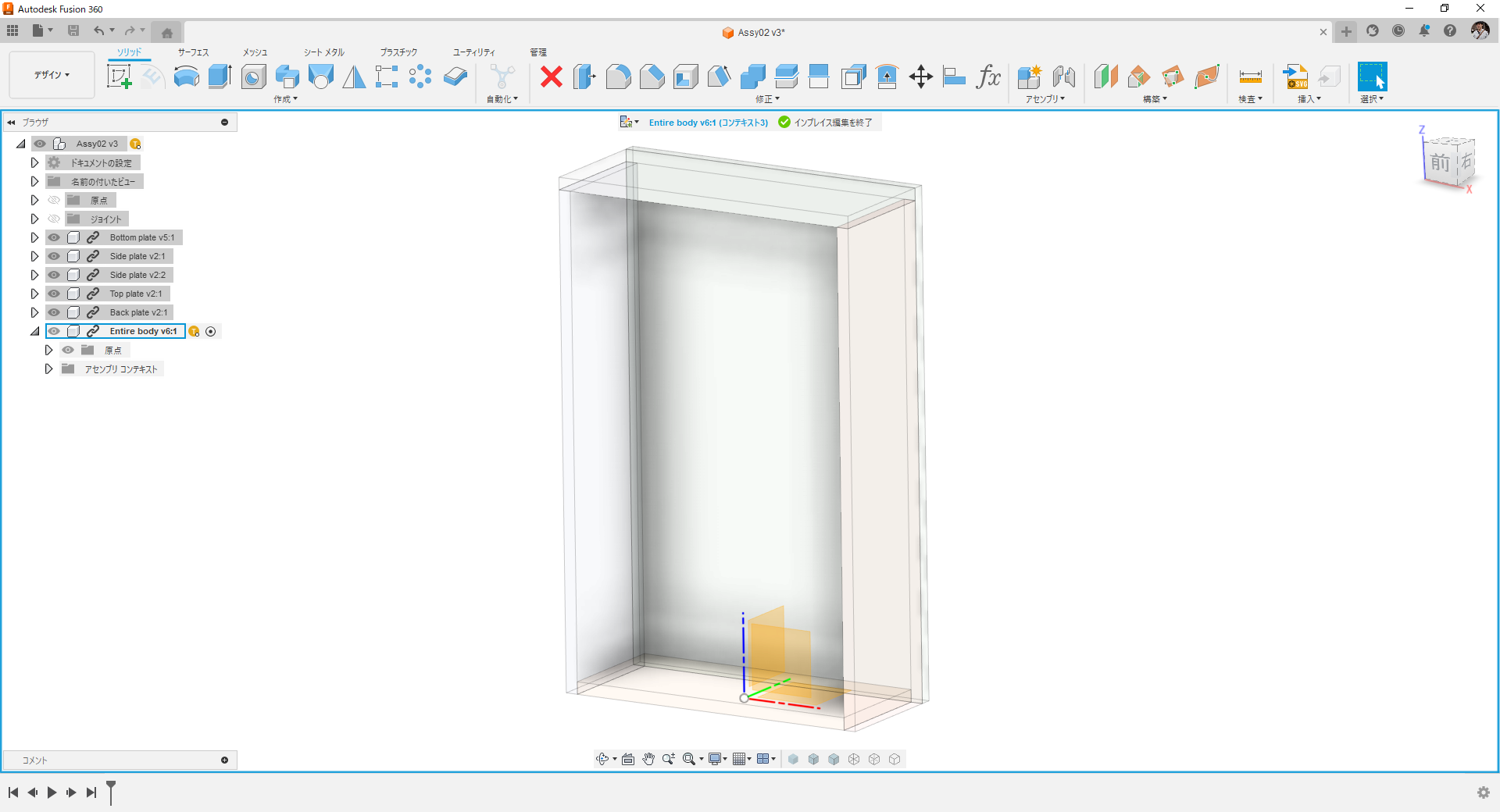

Entire bodyをインプレイス編集機能で編集モードにする。
![](https://static.wixstatic.com/media/74025e_4e483ecf16bc4f719cf9d11f558bb1b5~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_4e483ecf16bc4f719cf9d11f558bb1b5~mv2.png)

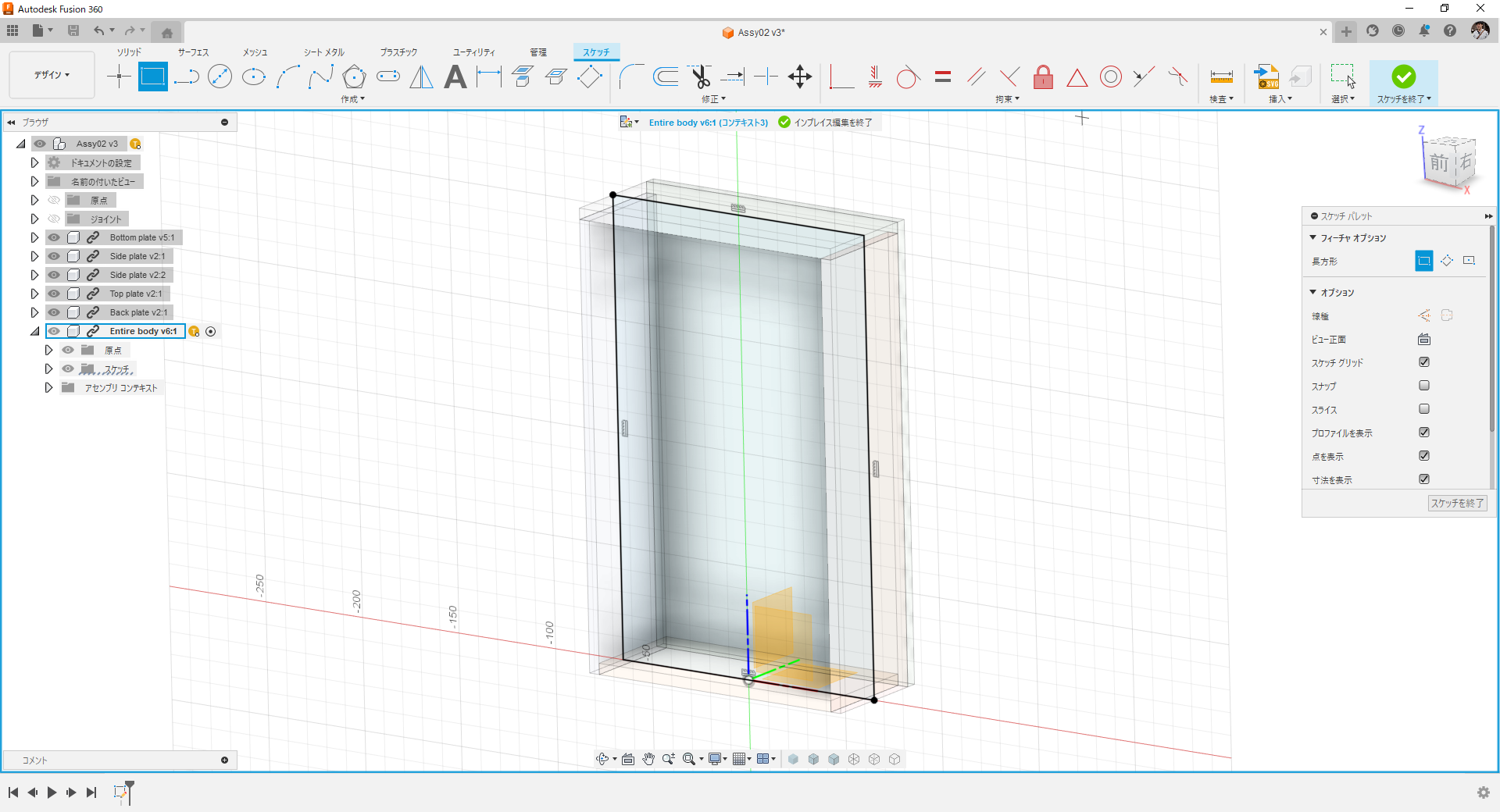

アセンブリファイル内のコンポーネントと同じか少し大きめのスケッチを作成。
![](https://static.wixstatic.com/media/74025e_ae218aa1b2de4752b8656890f7b5503c~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_ae218aa1b2de4752b8656890f7b5503c~mv2.png)

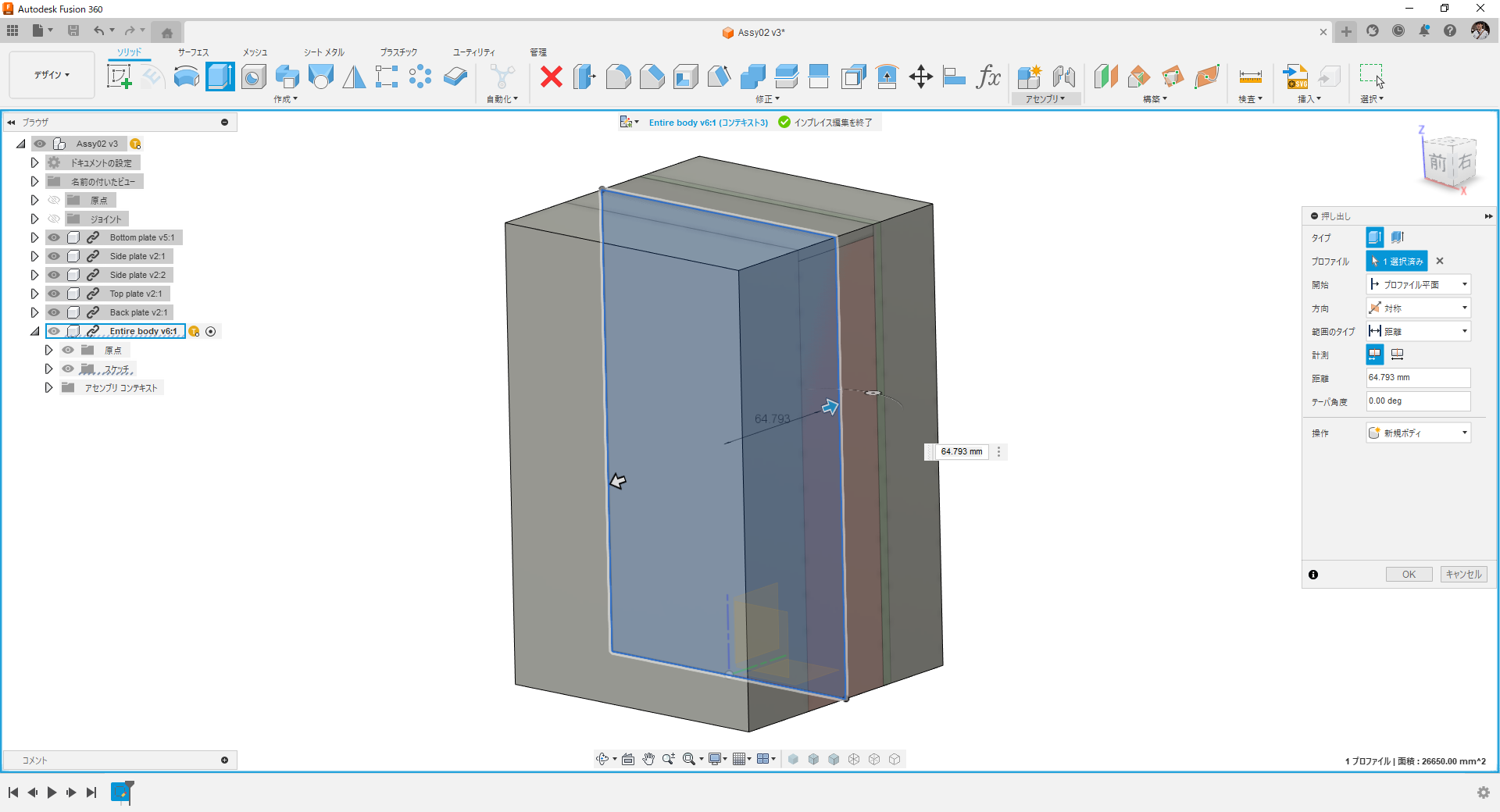

大きめに押出して新規ボディ作成。
![](https://static.wixstatic.com/media/74025e_e16ca1bf4a3b40f5b0140a0fae763319~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_e16ca1bf4a3b40f5b0140a0fae763319~mv2.png)

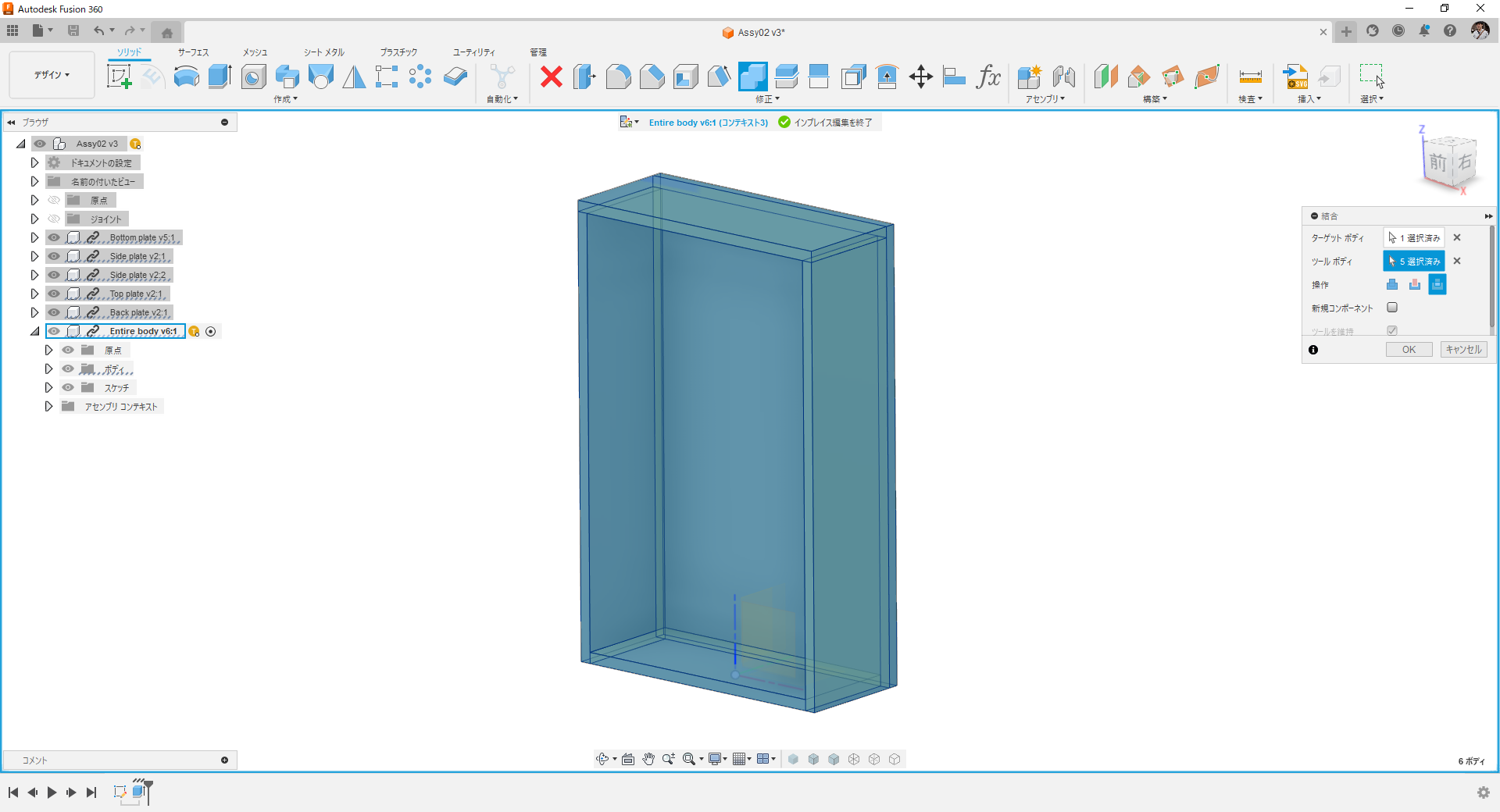

結合→交差で既にあるコンポーネントとの交差を取る。
![](https://static.wixstatic.com/media/74025e_b1522698a0f0479eacf09f2b6586cc08~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_b1522698a0f0479eacf09f2b6586cc08~mv2.png)

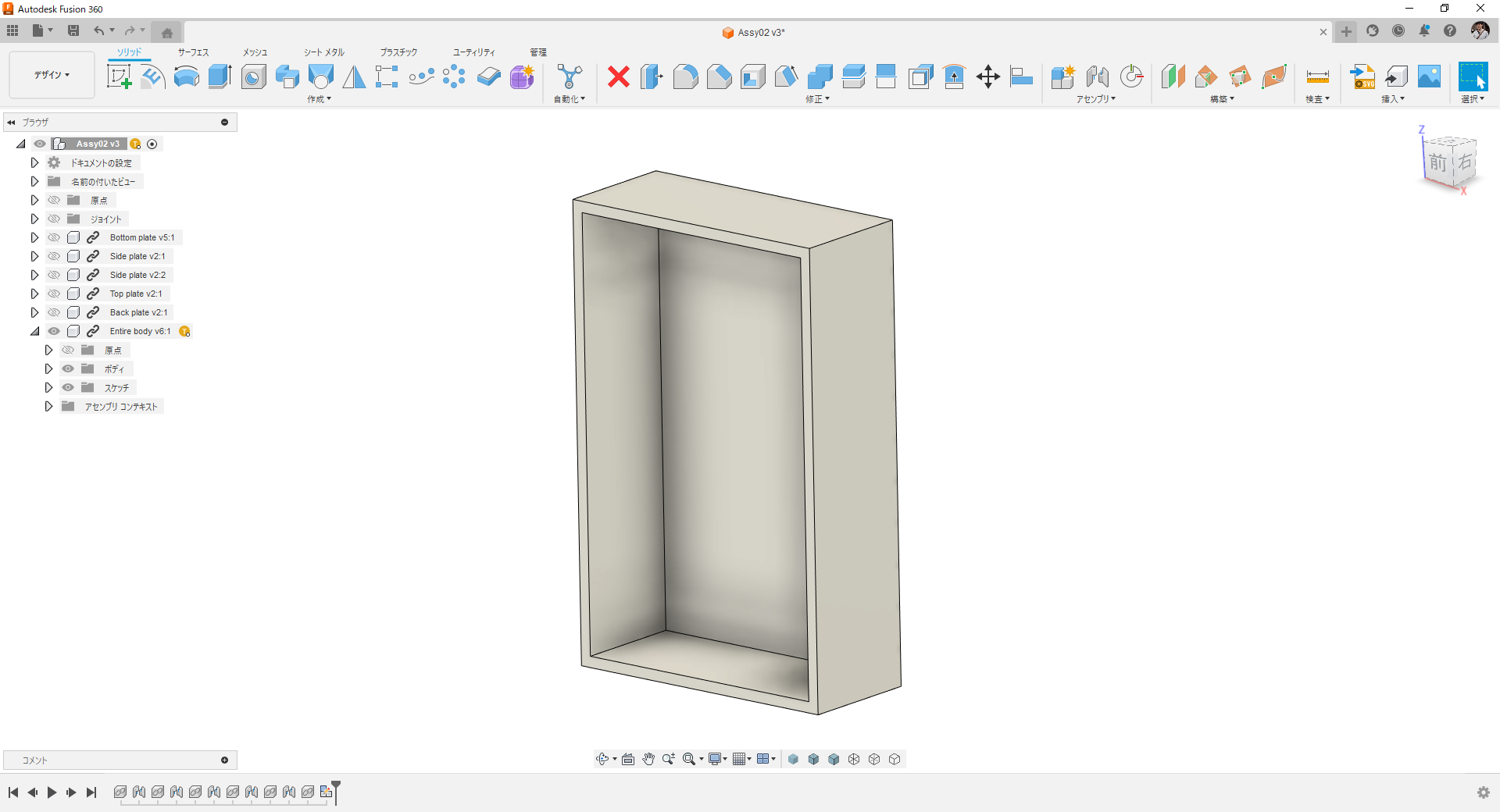

つなぎ目が消えて一体のボディ(コンポーネント)が出来上がります。
![](https://static.wixstatic.com/media/74025e_95fd9eb8b3a64ab4b7b7d05dcb0a0add~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_95fd9eb8b3a64ab4b7b7d05dcb0a0add~mv2.png)

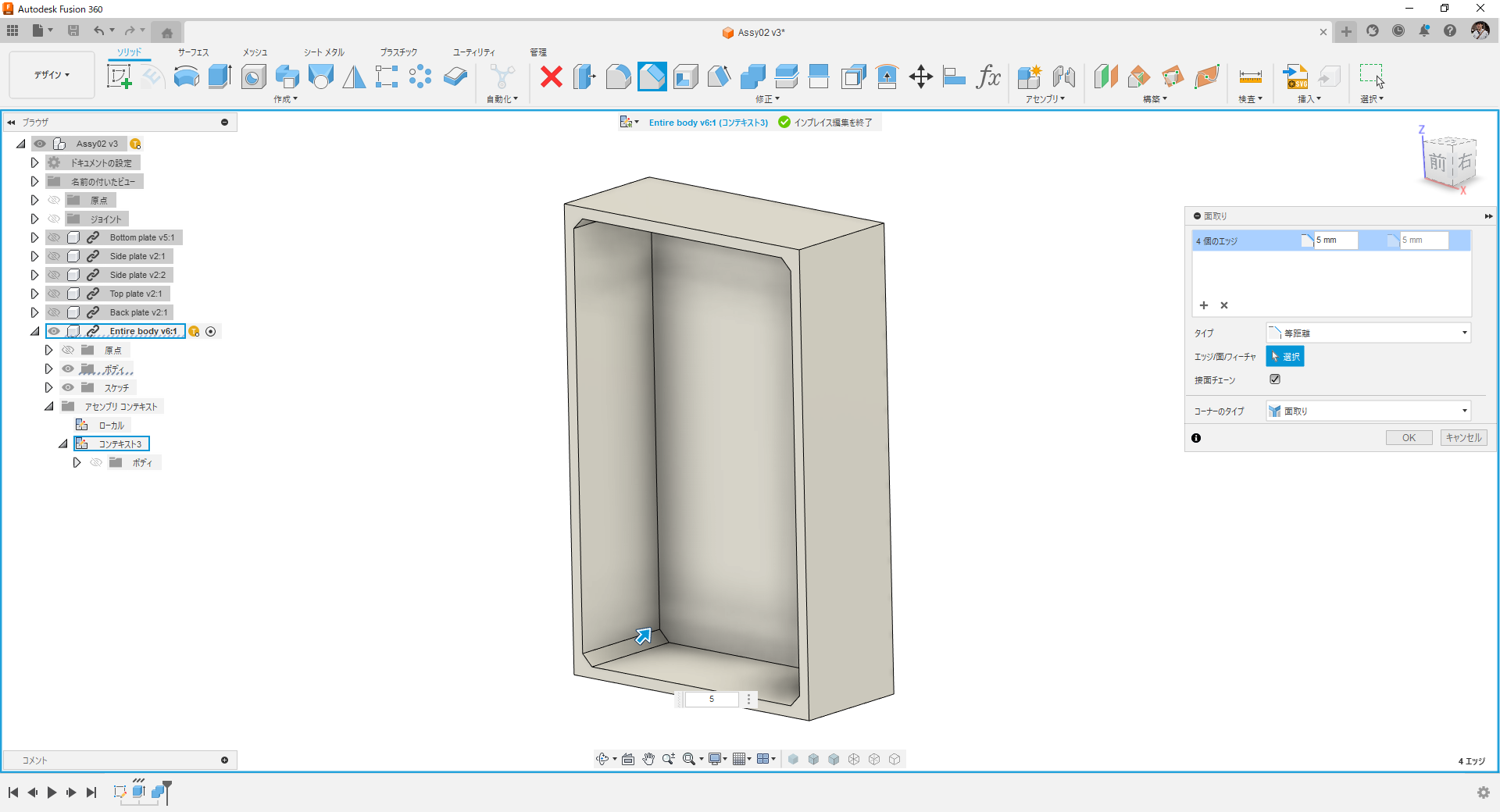

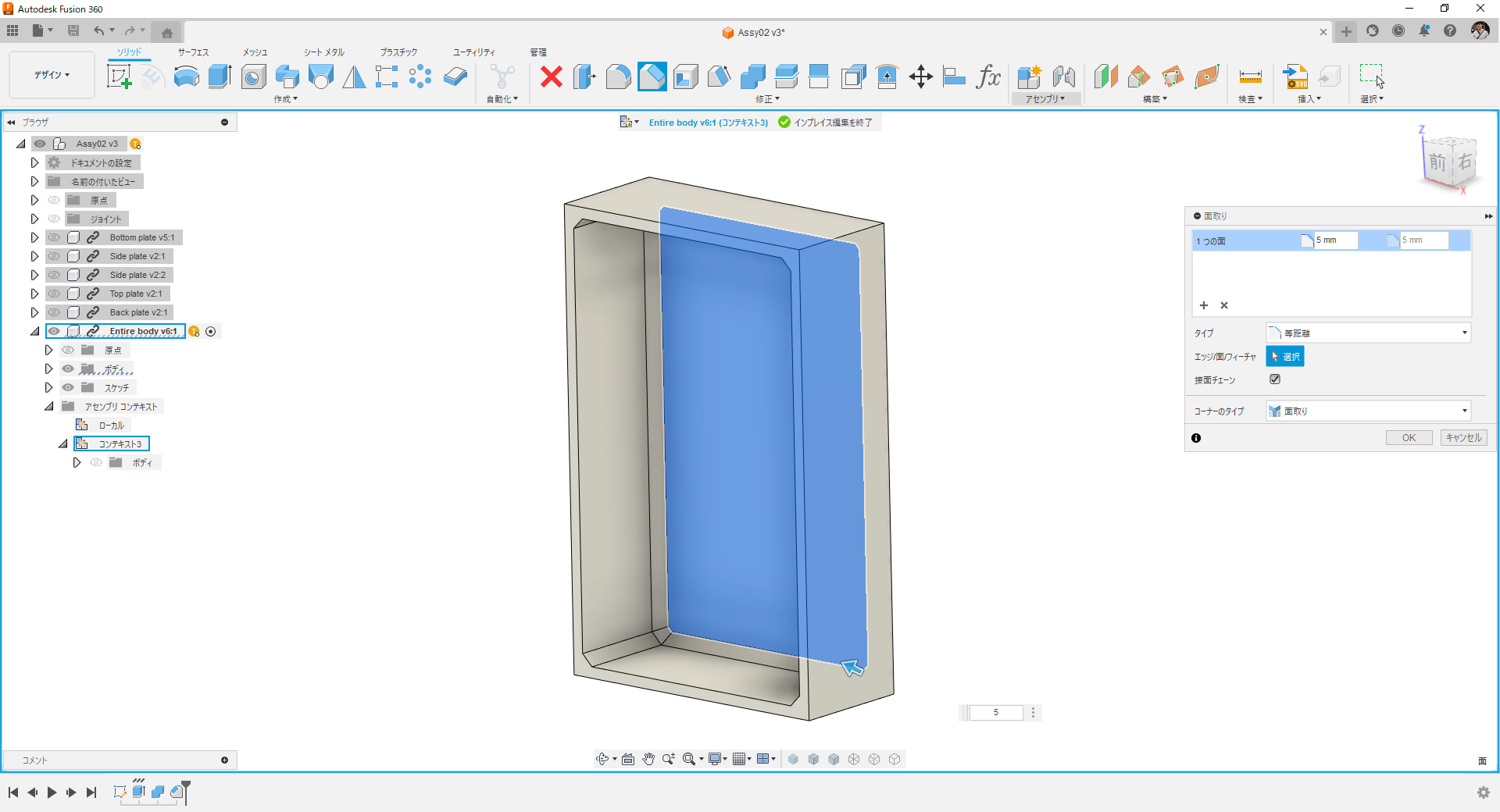

出来上がったボディにC面やフィレットを付加することもできます。
![](https://static.wixstatic.com/media/74025e_0ece3243b5ca4e79ab9b486f889857e6~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_0ece3243b5ca4e79ab9b486f889857e6~mv2.png)
![](https://static.wixstatic.com/media/74025e_8ade493ee4b643a3a54b87b489aa37d9~mv2.png/v1/fill/w_980,h_531,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/74025e_8ade493ee4b643a3a54b87b489aa37d9~mv2.png)
詳しい操作は動画でご確認ください。
3D-CAD:Autodesk Fusion360
