[Fusion360 Tips]
円と円弧で卵の外形を定義し回転を使って丸みを付けました。回転に使うプロファイルを得るために一旦押し出しでソリッドボディ化しボディ分割しています。

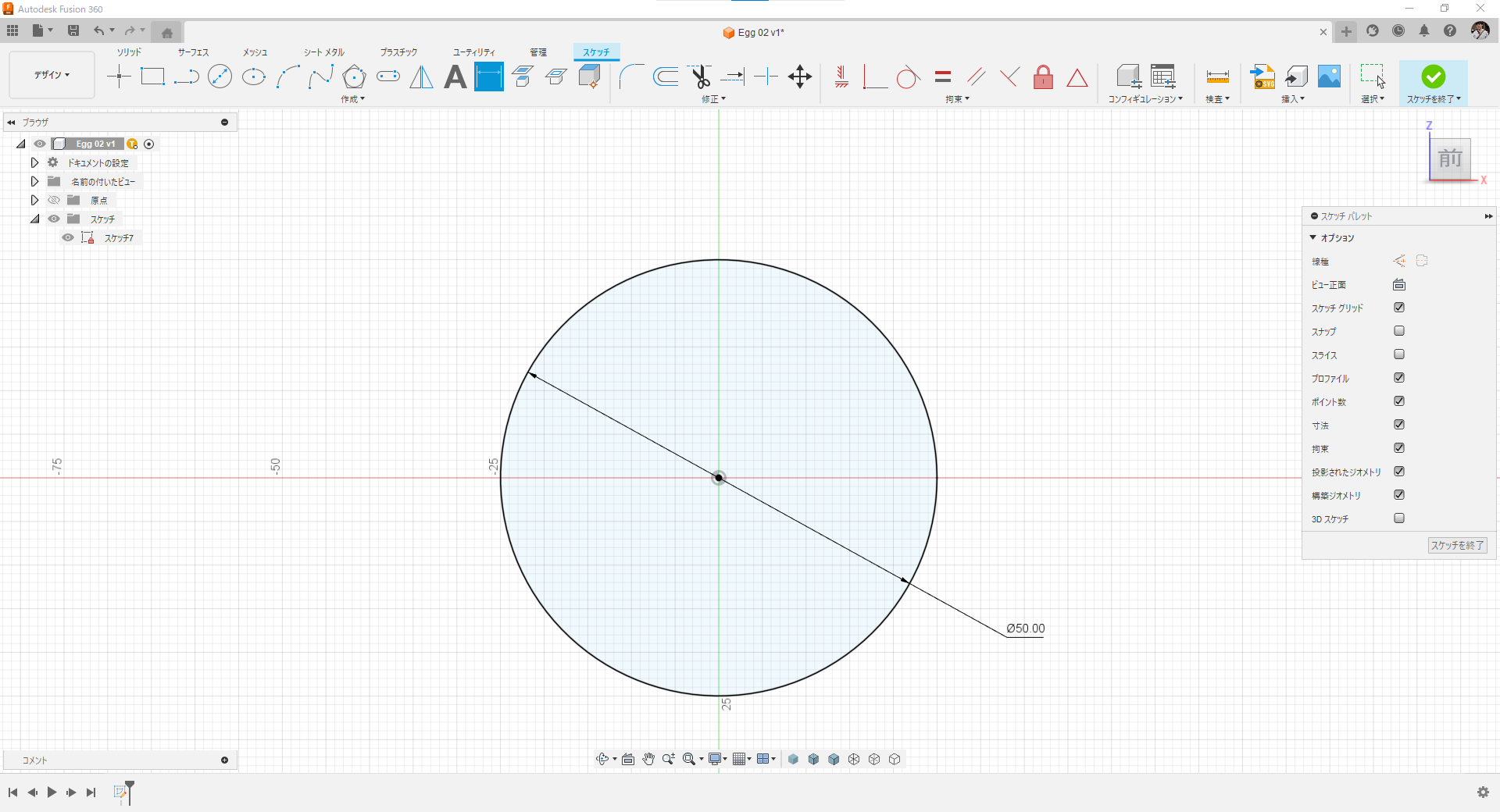

円をスケッチ

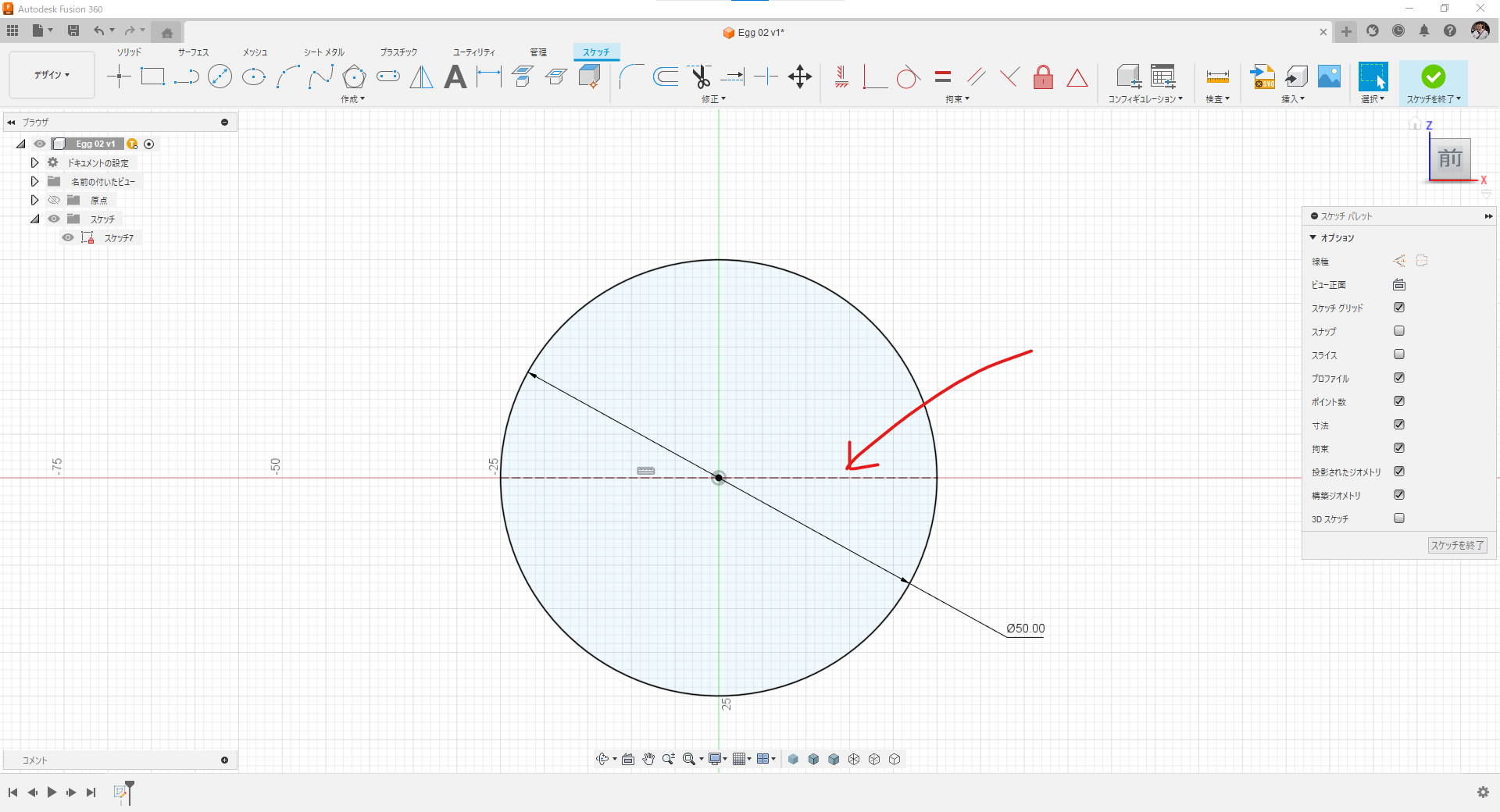

円の中央を通る水平の直線をスケッチ。

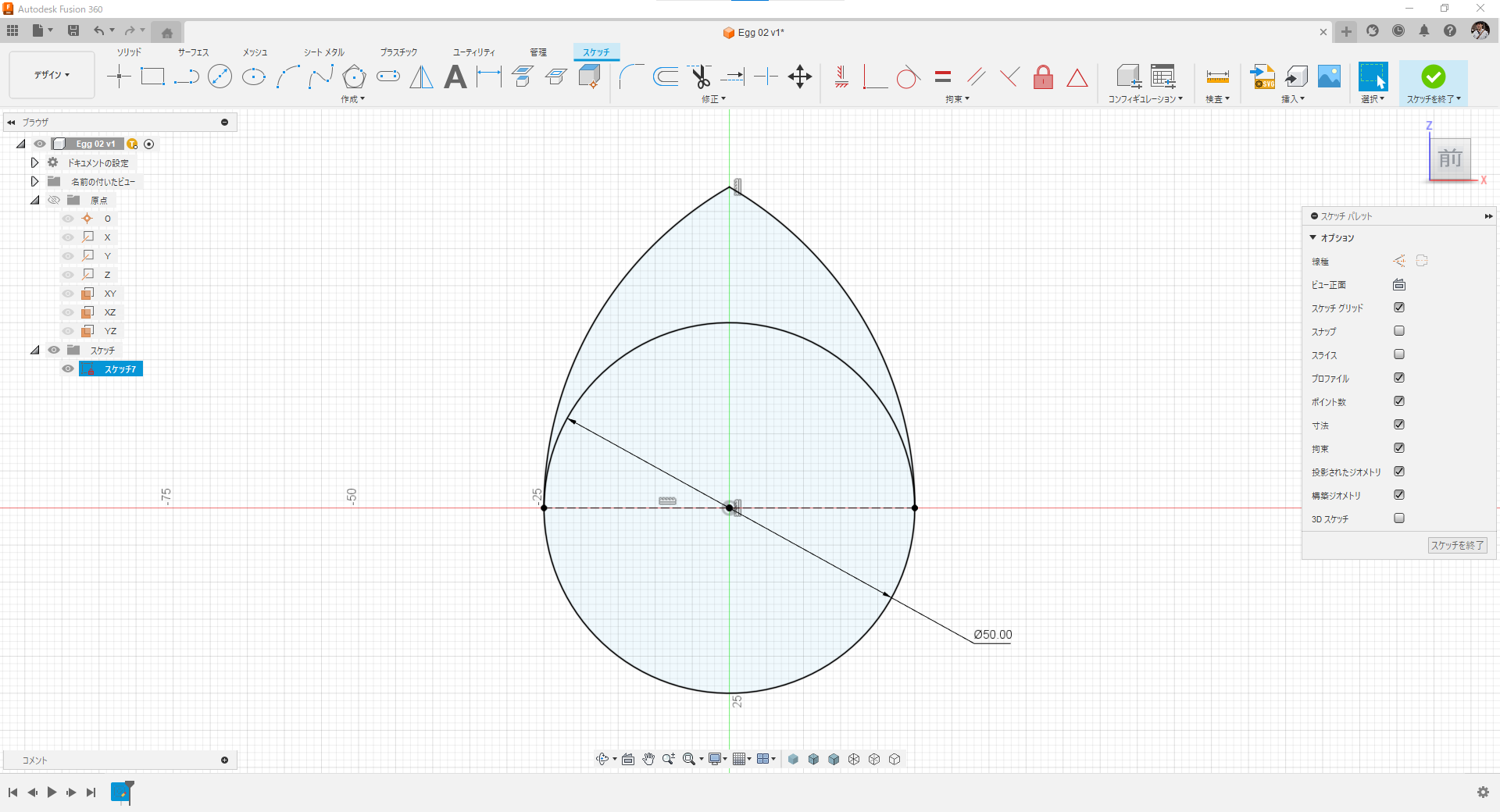

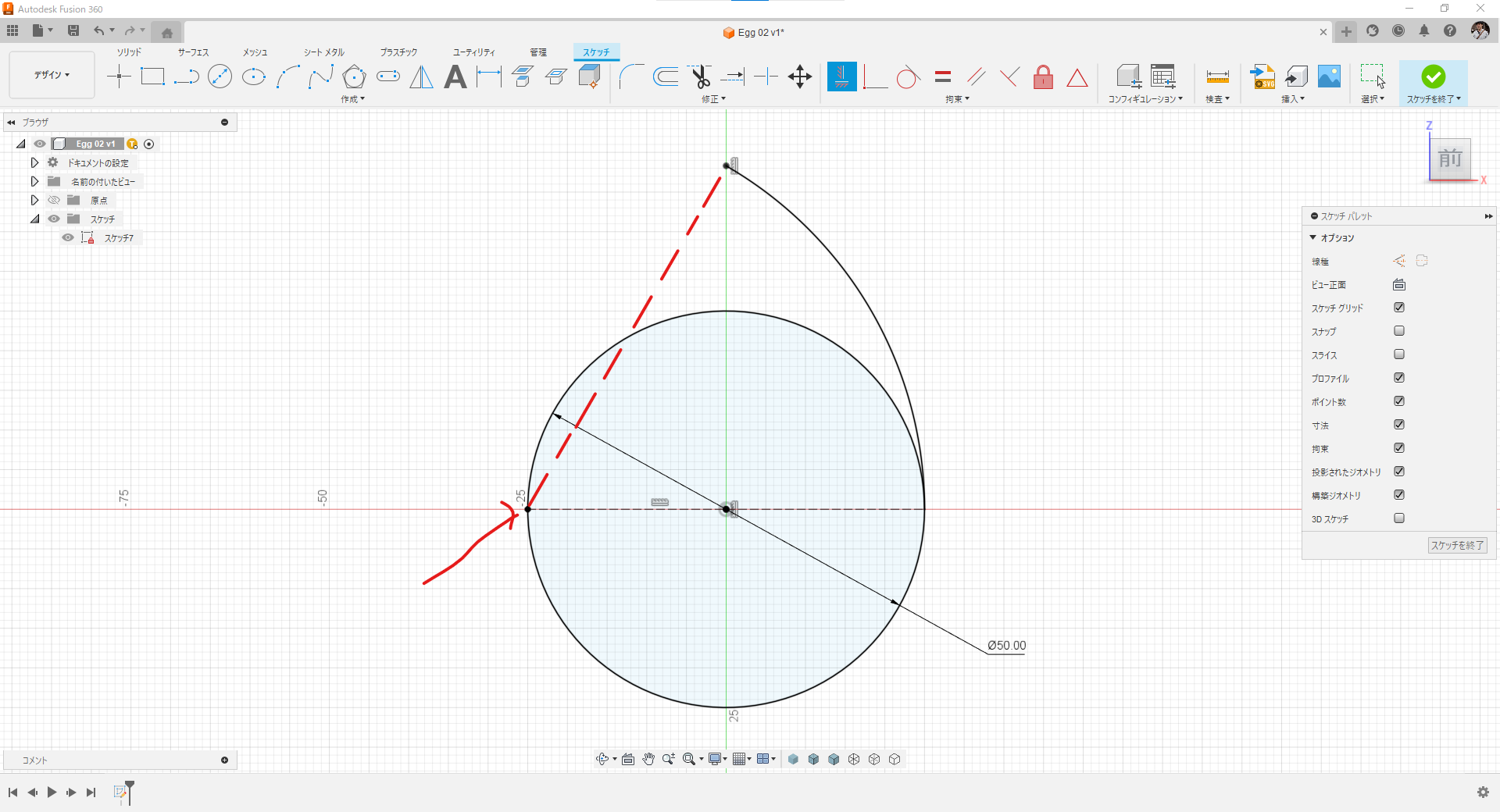

直線の左端を中心として円の直径を半径とする円弧をスケッチ。
もう一方も同様に。

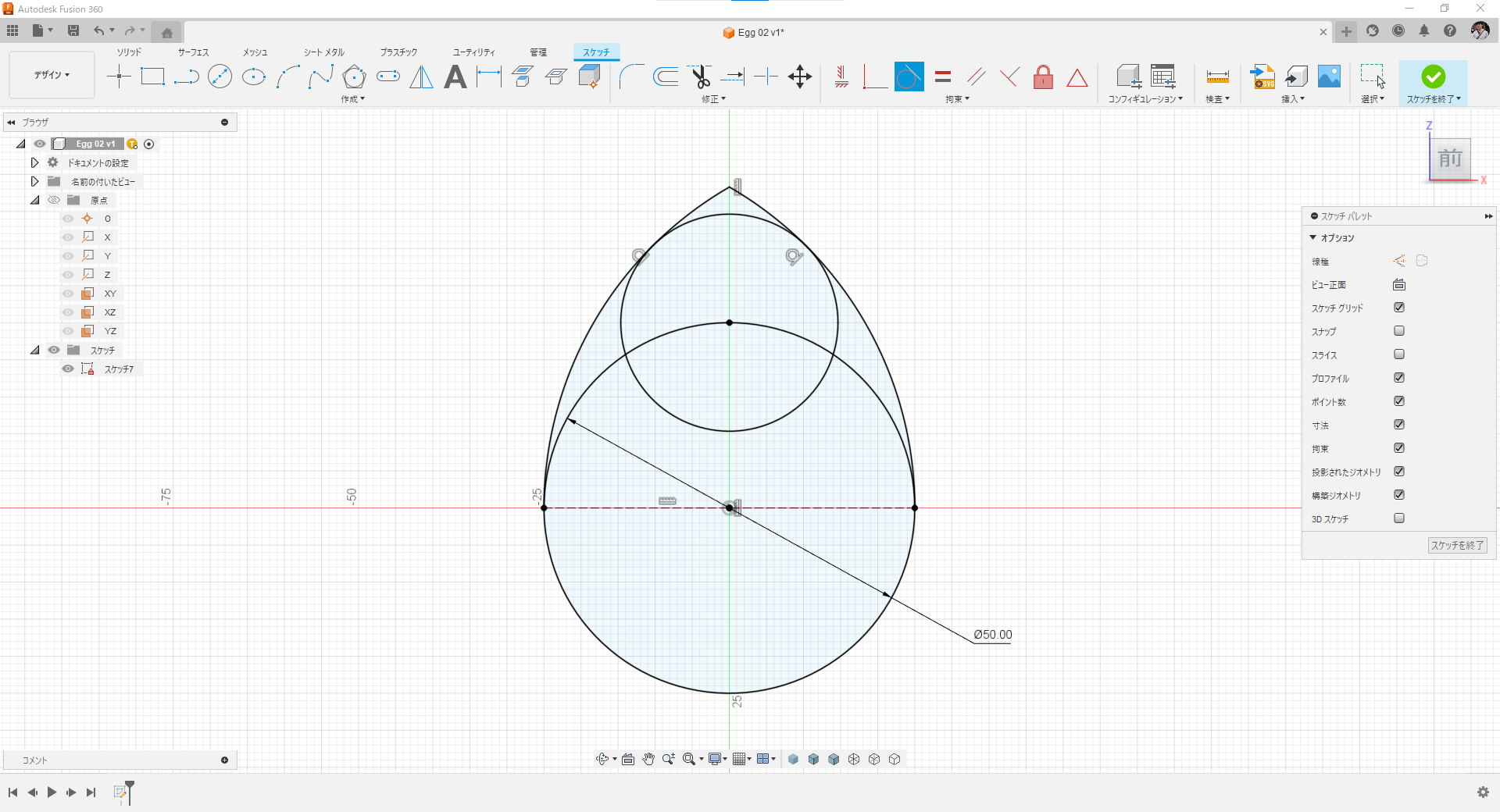

円の外周を中心として円弧に接する小さな円をスケッチ。

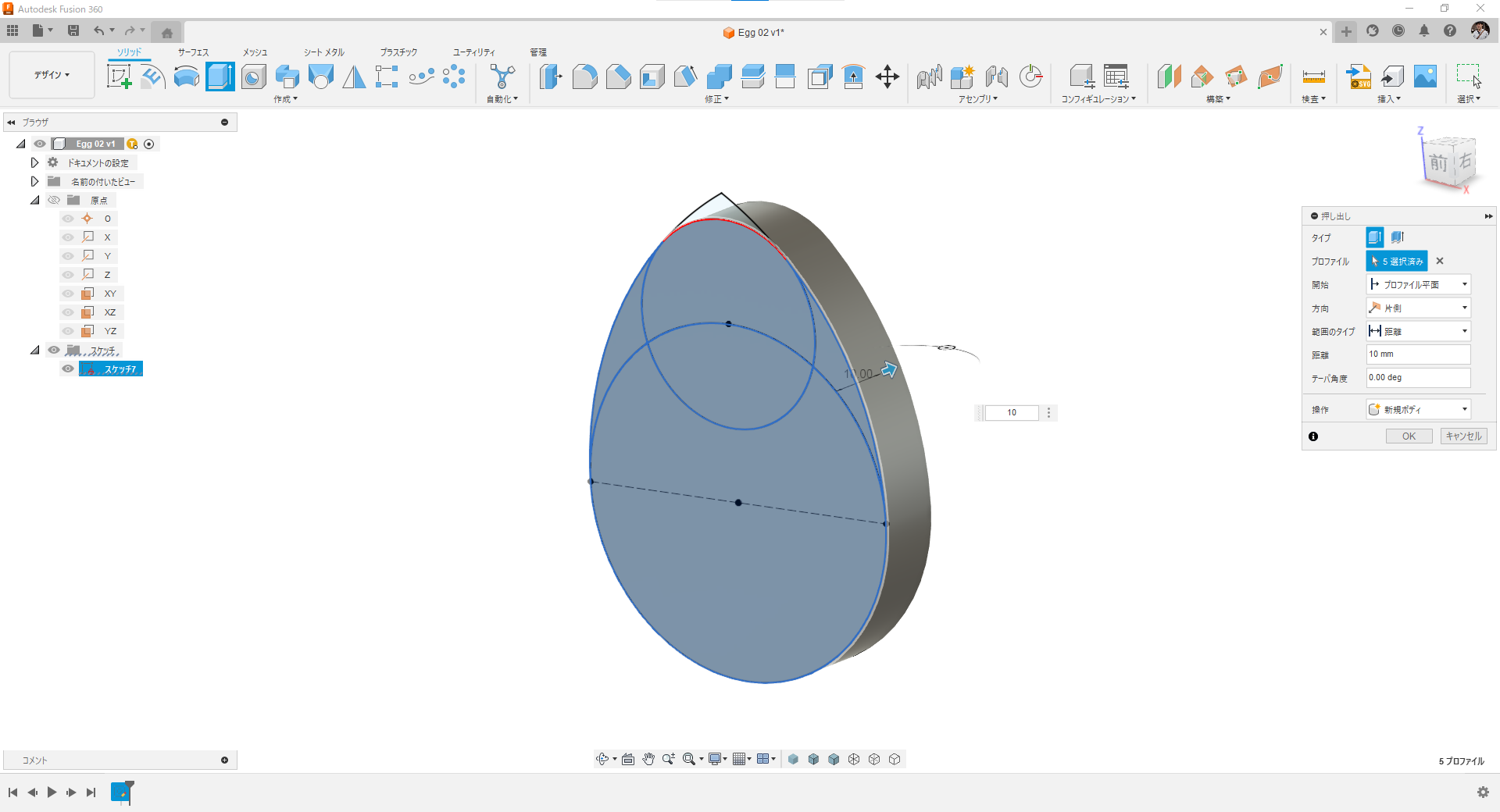

卵型の部分を押出し。

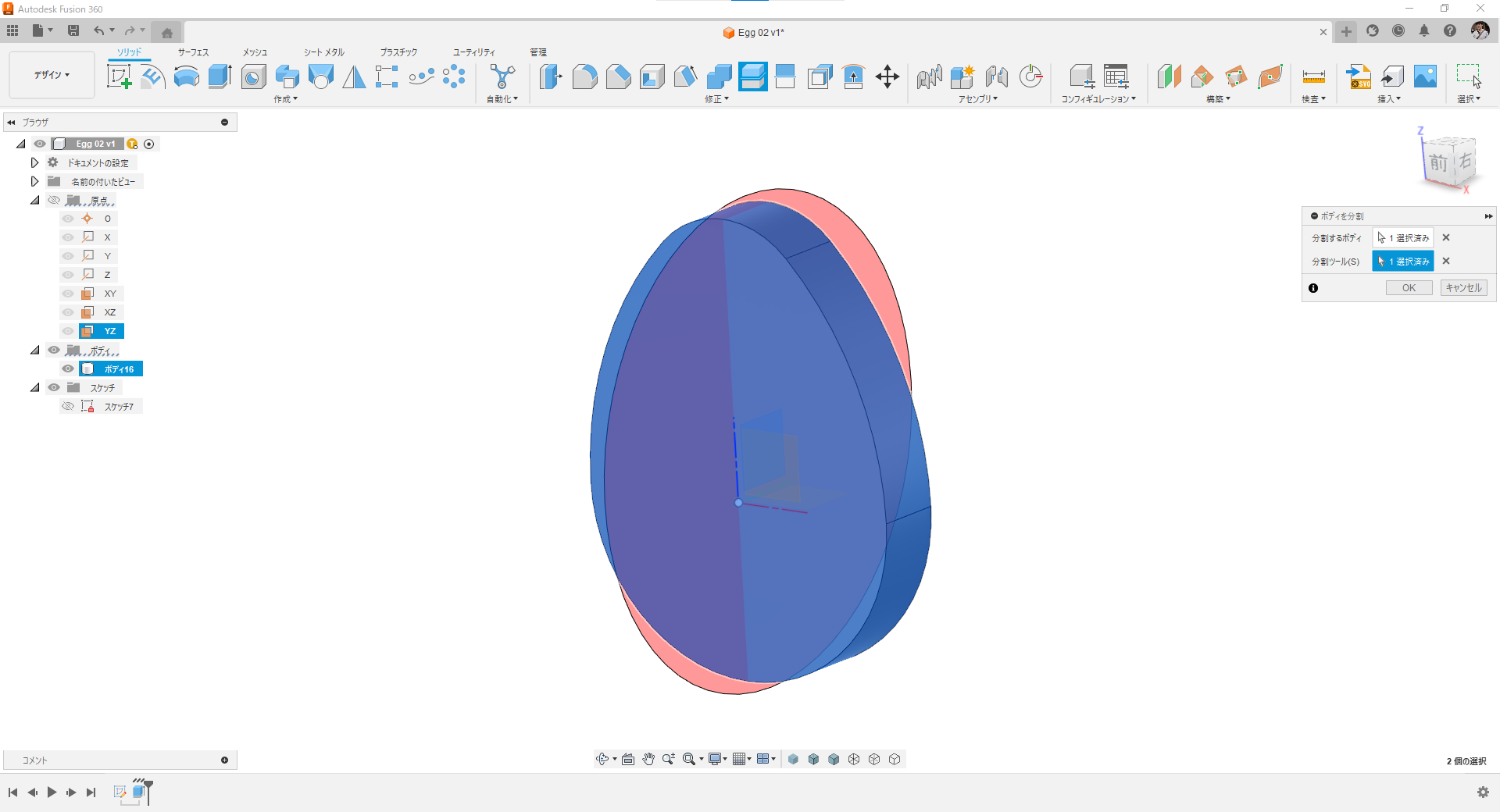

ボディ分割。

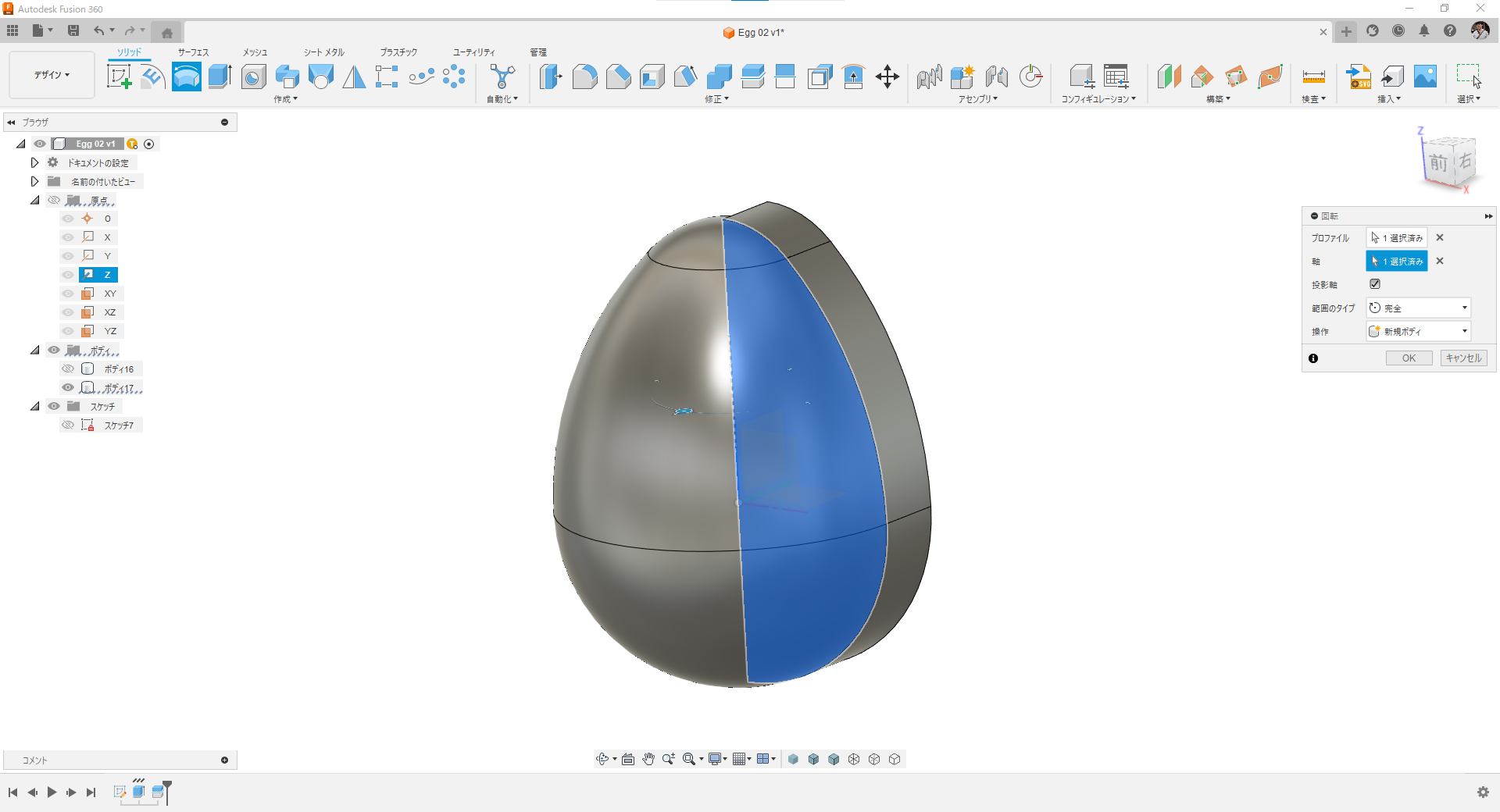

分割したボディの面をプロファイルとして回転。

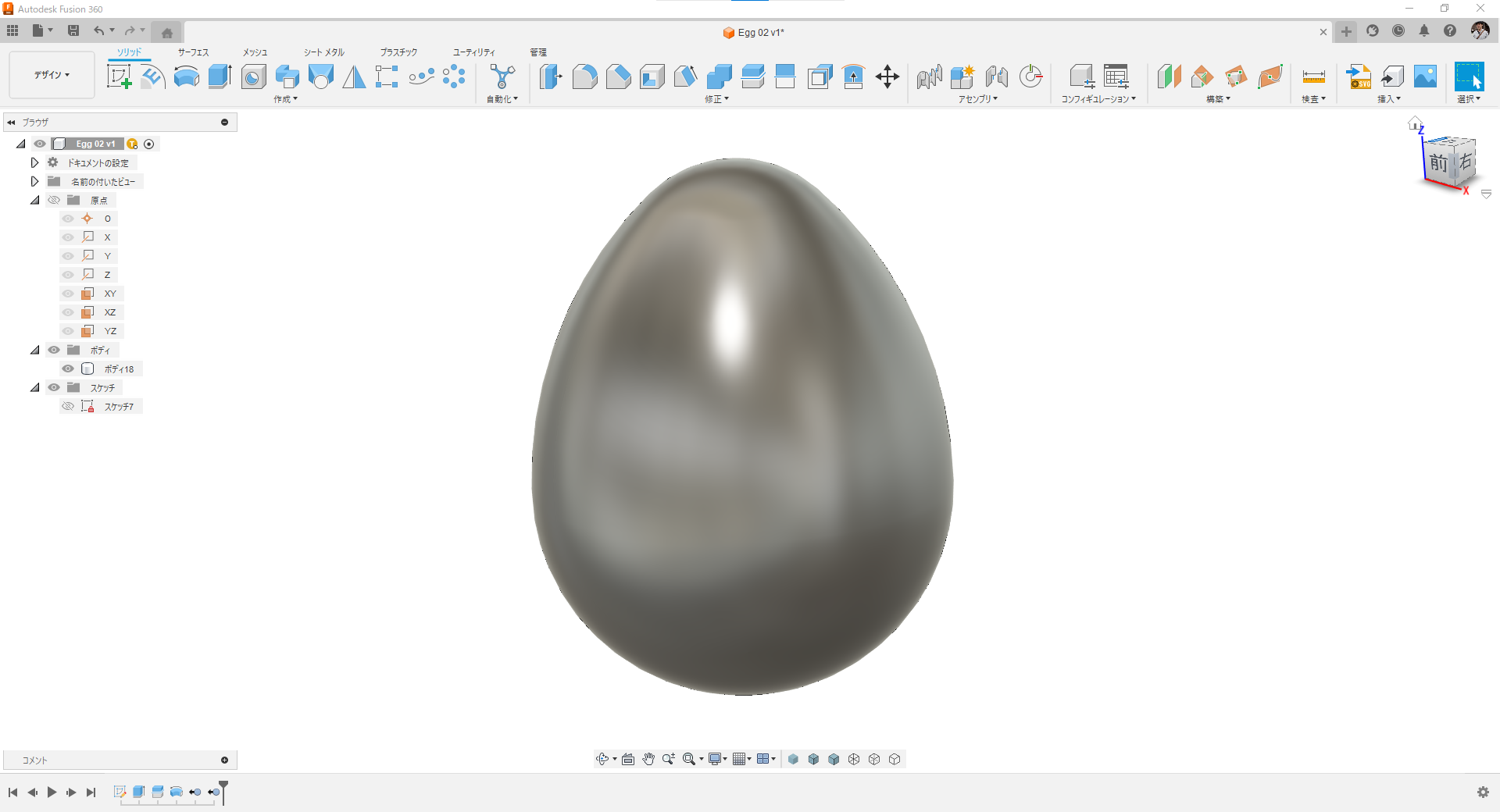

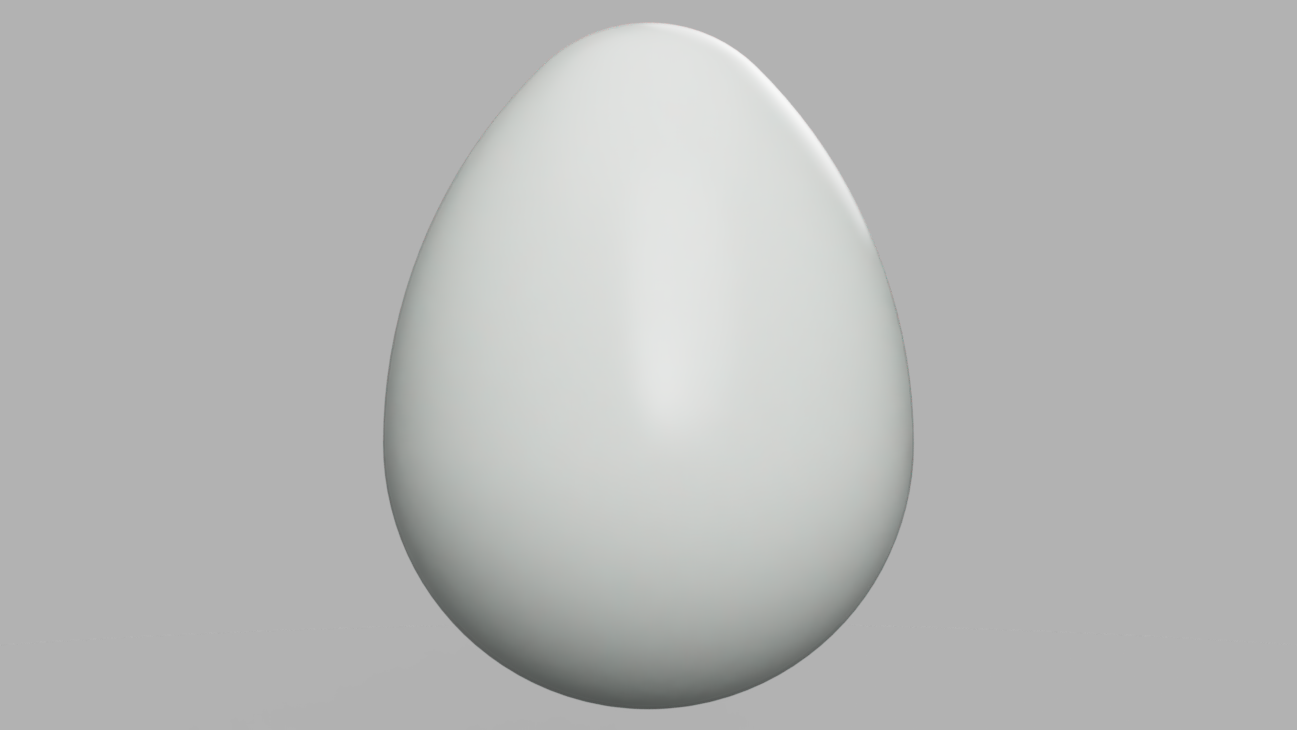

完成。
詳細な作り方は動画で説明しています。
3D-CAD：Autodesk Fusion360
